РУЧНЫЕ ПРОТЯЖНЫЕ СТАНКИ CSL-A

LIANGONG CSL-A

Ручной протяжной станок CSL-A  позволит Вам наносить надрезы (концентраторы) на образцы из металлов и сплавов с большей точностью, нежели при фрезеровании. Станкам не требуется электропитание, они имеют компактные размеры. Легкий уход и обслуживание станка, в сочетании с высокой точностью обработки образцов, делают станки Liangong CSL-A незаменимым инструментом при испытаниях по Шарпи в строительных лабораториях, испытательных лабораториях и аттестационных центрах сварщиков.

Тип привода: механический
Количество одновременно обрабатываемых образцов: 1 образец
Станок ручной для надреза по Шарпи Liangong CSL-A

Отличные результаты по ГОСТу

Нанесение надрезов на образцы по ГОСТ 9454-78, ISO, ASTM, GB и другим стандартам.

Без электропитания

Для нанесения точных надрезов на образцы на станках CSL-A не требуется подключение к электроэнергии, Вы можете использовать этот станок в любых условиях.

Высокая мобильность

Компактные размеры делают данный станок идеальным к эксплуатации в небольших лабораториях и на выезде.

ОСОБЕННОСТИ

Сократите время нанесения надреза на образцы для ударного изгиба с помощью ручного протяжного станка Liangong CSL-A. Данные станки просты в использовании и помогают сделать точные пазы U- и V-типа на образцах без помощи специалистов.

Станки подойдут для обработки образцов из материалов тведостью до 40 HRC, для более твердых образцов и больших объемов рекомендуем использовать станки с электромеханическим приводом или гидравлическим приводом.

Ручные протяжные станки Liangong CSL-A на складе

Неприхотливы к обстановке

Надежная конструкция станка обеспечивает формование V-образных или U-образных надрезов глубиной 2 мм за один приём, что обеспечивает отличные результаты при минимальных усилиях. Управление станков Liangong CSL-A отличается предельной надёжностью и простотой.

Нанесение надреза за один приём и одной протяжкой позволяет достичь превосходной идентичности обработки материала, и обеспечивает полное соответствие V-образных или U-образных надрезов требованиям российских и международных стандартов ГОСТ, ASTM, ISO, DIN.

Станку не требуется электропитание для работы. Станок Liangong при необходимости может устанавливаться без закрепления на фундаменте, однако в этом случае его следует устанавливать на ровной поверхности.

Простой алгоритм работы

Ваш станок Liangong будет помогать Вам выполнять Ваши задачи снова и снова, сохраняя высокую точность и качество надрезов.

Простые шаги к идеальному надрезу:

  • вращением маховика поднимите протяжной нож до крайнего верхнего положения,
  • установите и зафиксируйте образец в зажиме,
  • с равномерным усилием вращайте маховик, чтобы опустить протяжной нож и нанести надрез,
  • ослабьте зажим, вытащите образец с нанесенным надрезом,
  • поднимите протяжной нож, очистите поверхность протяжного ножа от металлических опилок и масла,

станок готов к следующему образцу!

Ручной станок Liangong CSL-A общий вид
Ручной станок Liangong CSL-A вид сверху

Удобное и простое обслуживание

Станки с ручным приводом – производительны и долговечны, это то что необходимо, чтобы справиться с нанесением концентраторов на стандартные образцы для ударного изгиба. Благодаря высокой производительности, интуитивно понятному алгоритму работы, универсальности (благодаря съемным протяжным ножам) и удобному контейнеру для металлических опилок, ручные станки Liangong CSL-A готовы к сложной ежедневной работе.

Перед каждой обработкой образца просто очистить лезвие ножа от металлических опилок, и обеспечить наличие на протяжном ноже машинного смазочного масла.

Технические характеристики

Все еще сомневаетесь, какую модель протяжного станка выбрать? Узнайте больше в разделе о технических характеристиках ниже.

Концентраторы
Концентратор вида V
Радиус концентратора (радиус кривизны в основании надреза)0,25±0,025 мм
Угол между стенками надреза45±2°
Глубина надреза2±0,05 мм
Концентратор вида U
Радиус концентратора (радиус кривизны в основании надреза)1±0,007 мм
Глубина надреза2±0,1 мм
3±0,1 мм (дополнительная опция)
5±0,1 мм (дополнительная опция)
Привод
Приводмеханический
ручное управление
Подготовка образцов
Количество одновременно обрабатываемых образцов1 образец
Длина55 мм
Ширина10 мм
7,5 мм
5 мм (требуется указать при заказе)
Высота10 мм
Режущий инструмент
Материал изготовления протяжкиW18Cr4V
Твердость материала протяжкиHRC55-65
Ресурс одного стандартного протяжного ножа20 тысяч образцов твердостью до HRC40
Ресурс одного упрочненного протяжного ножа20 тысяч образцов твердостью до HRC50
Покрытие на упрочненных протяжных ножахгексагональный нитрид бора (CBN)
Длина*ширина протяжного ножа для надреза глубиной 2мм325*40 мм
Длина*ширина протяжного ножа для надреза глубиной 5мм375*40 мм
Комплектность
Основная установка1 комп.
Нож-протяжка на выбор1 шт.
Кисть для очистки ножей1 шт.
Руководство по эксплуатации1 экз.
Гарантийный талон1 экз.
Дополнительные опции и детали
Протяжной нож стандартный для нанесения надреза V-типа глубиной 2 ммCSL-V2
Протяжной нож стандартный для нанесения надреза U-типа глубиной 2 ммCSL-U2
Протяжной нож упрочненный для нанесения надреза V-типа глубиной 2 ммCSL-CBN-V2
Протяжной нож упрочненный для нанесения надреза U-типа глубиной 2 ммCSL-CBN-U2
Протяжной нож стандартный для нанесения надреза U-типа глубиной 3 ммCSL-U3
Протяжной нож стандартный для нанесения надреза U-типа глубиной 5 ммCSL-U5
Размеры и вес
Габаритные размеры (Д * Ш * В)430 * 400 * 770 мм
Вес100 кг

LIANGONG

Запасные части и принадлежности

Выберите запасные части и принадлежности из нашего широкого ассортимента;
они помогут Вам усовершенствовать свое изделие и повысить качество работы.

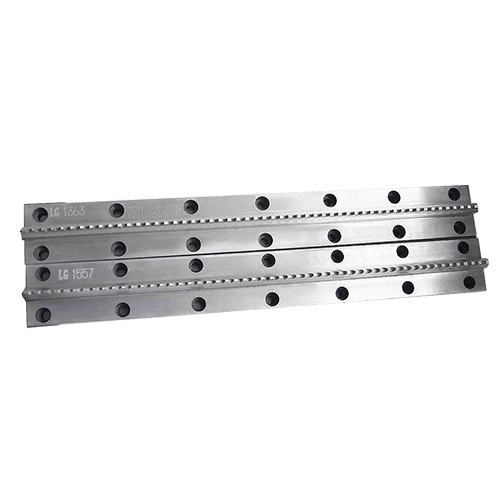

Протяжные ножи Liangong CSL-UV

Протяжные ножи стандартные и упрочненные
