ЭЛЕКТРОМЕХАНИЧЕСКИЕ ПРОТЯЖНЫЕ СТАНКИ CSL-B

LIANGONG CSL-B

Передовой протяжной станок CSL-B с двумя протяжками для любых металлических образцов. Идеальная машина для нанесения концентраторов (надрезов) U-типа и V-типа на образцы из углеродистой стали, низколегированной или нержавеющей стали, а также образцы из цветных металлов и сплавов. Обладает такими достоинствами как стабильность хода протяжки во время протягивания, высокая точность обработки надреза. Оснащен шарико-винтовой передачей с высоким КПД и низким коэффициентом трения, а также улучшенной опорной плитой с направляющими.

Время нанесения надреза: 10 секунд
Скорость протягивания: 2,3 м/мин
Тип привода: шарико-винтовая передача
Количество одновременно обрабатываемых образцов: 2 образца
Станок электромеханический для надреза по Шарпи Liangong CSL-B

Отличный результат без лишних усилий

Образцы из углеродистой стали, низколегированной или нержавеющей стали? Цветных металлов или сплавов? Вы получите отличный результат на любых металлических образцах.

Для тех, кто ценит точность

Благодаря уникальной запатентованной конструкции передаточного механизма и высокоэффективной опорной плиты с направляющими, протяжные станки CSL-B работают невероятно точно и стабильно.

Идеальные надрезы за 10 секунд

Протяжные станки CSL-B отличаются высокой производительностью, устойчивостью и удобством обращения. Это позволяет обрабатывать образцы за меньшее время и с меньшими усилиями.

ПРЕИМУЩЕСТВА

Мы работаем над усовершенствованием электромеханических протяжных станков более 10 лет. Результатом этой работы является запатентованная и прошедшая всю необходимую сертификацию универсальная модель, которая станет Вашим самым надежным помощником по подготовке образцов для испытаний. Основой для выбора данной модели послужат инновационные инженерные решения.

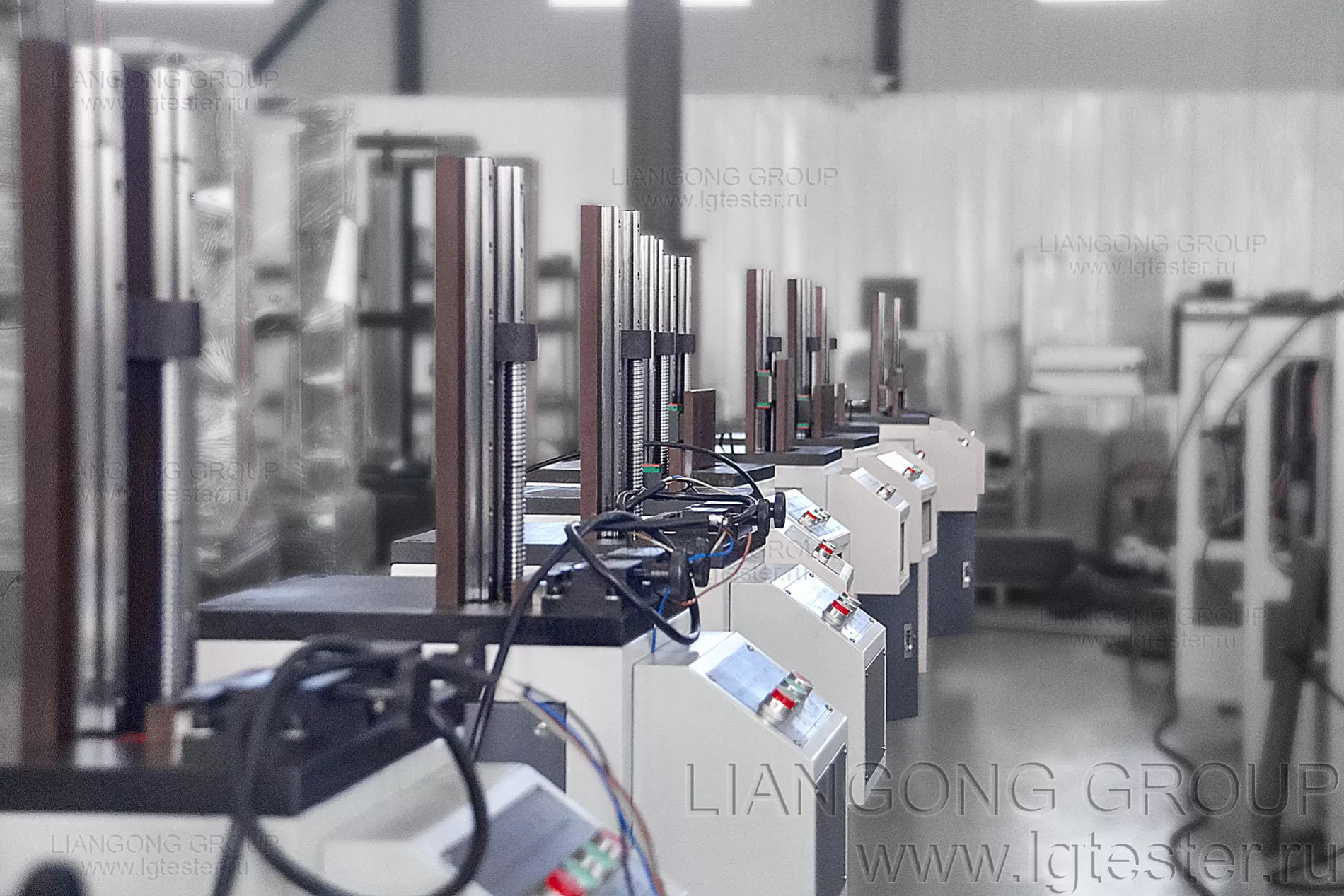

Протяжные станки Liangong CSL-B сборка

Превосходный результат без особых усилий

Вам нужно испытывать образцы на ударный изгиб на маятниковом копре по ГОСТ 9454-78, ГОСТ Р ИСО 148-1-2013, ГОСТ 6996-66, ASTM E23, ISO 148, ISO 0083 или другим стандартам? Электромеханический протяжной станок Liangong CSL-B легко справится с этой задачей всего за 10 секунд. Станки CSL-B оснащены шарико-винтовой парой с плавным ходом, высоким коэффициентом полезного действия, низким коэффициентом трения, что увеличивает стабильность и равномерность движения протяжных ножей.

Улучшенная опорная плита с двумя рельсовыми направляющими обеспечивает устойчивость протяжки в вертикальном положении во время протягивания для получения идеального надреза с требуемой точностью.

Легкое управление и обслуживание

Станки оснащены комфортной для работы панелью управления. Конструкция станка проста и надежна в применении. В результате использования износостойкой шарико-винтовой передачи увеличился срок службы станка и снизились эксплуатационные затраты.

Электромеханические станки Liangong CSL-B справятся с любым металлом, с образцами из нержавеющей или конструкционной стали, углеродистой или легированной стали. Протяжки на станках изготовлены из стали W18Cr4V, характеризующейся высокой твёрдостью и прочностью к истиранию. Подобрав подходящий протяжной нож: стандартные ножи для образцов с твердостью до 40HRC или упрочненные для образцов с твердостью до 50HRC, можно обработать до 20 000 штук металлических образцов без замены протяжки.

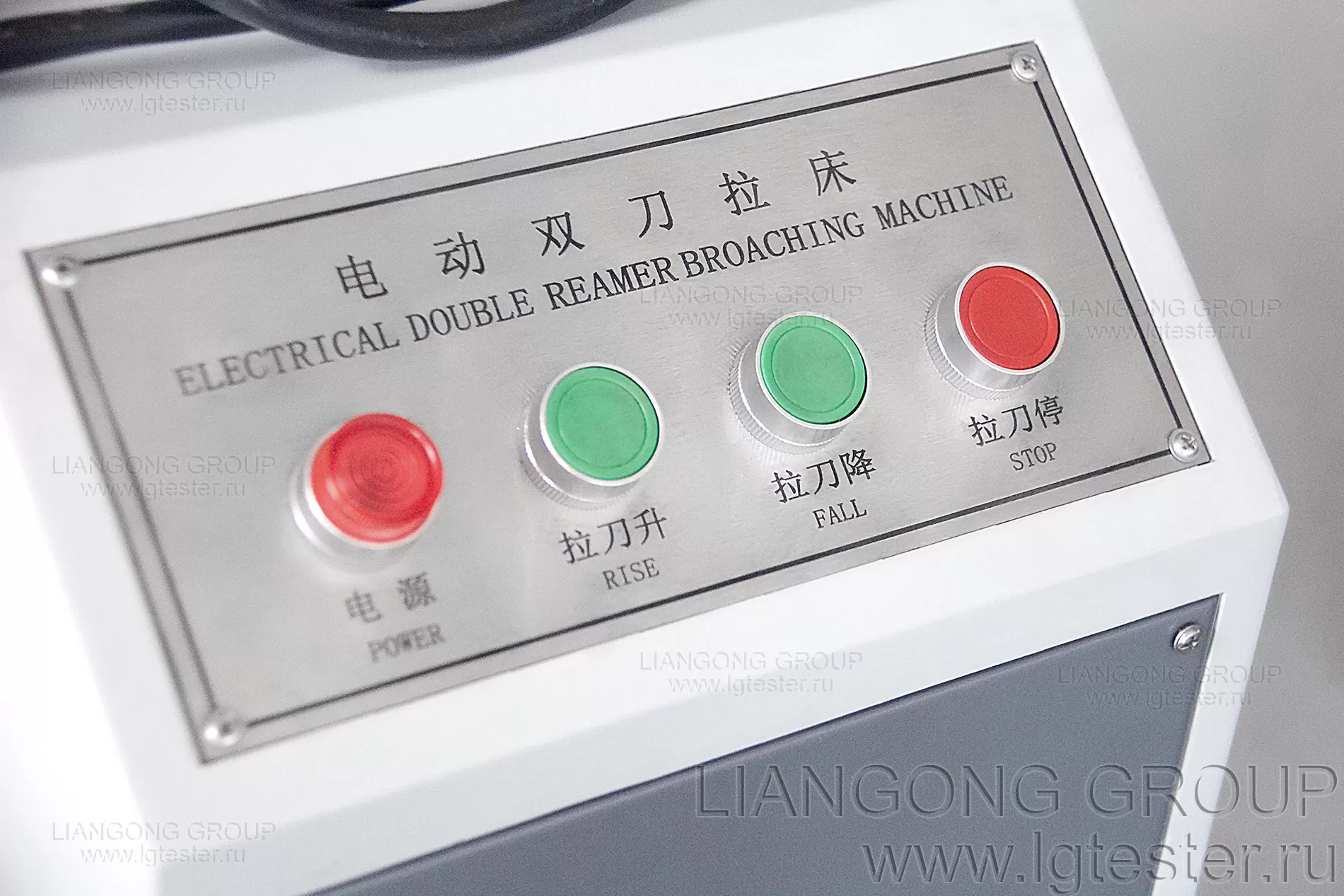

Протяжные станки Liangong CSL-B панель управления

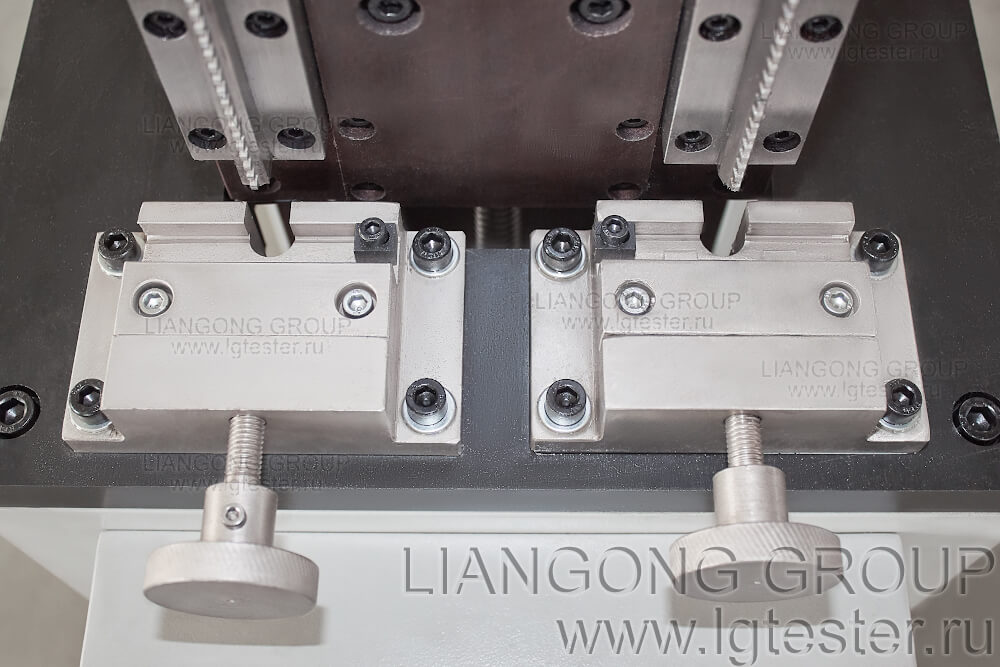

Зажим образцов в протяжном станке Liangong CSL-B

Изготовление образцов без помощи специалистов

Изготовление образцов с концентраторами напряжения V-типа и U-типа с заданной геометрией может потребовать больших усилий. V-образный надрез должен иметь внутренний угол 45°, глубину 2 мм и радиус основания надреза 0,25± 0,025 мм (образцы типа Шарпи). U-образный надрез должен иметь глубину 2мм, 3мм или 5 мм и радиус основания надреза 1± 0,10 мм (образцы типа Менаже). Благодаря моторизованным станкам CSL-B для этого не нужны опытные специалисты-фрезеровщики. Станки Liangong производят надрезы по качеству превосходящие надрезы, полученные с помощью фрезерования. Подключив станок к разъему питания, Вы сможете с легкостью нанести точные надрезы на два образца одновременно одним нажатием кнопки.

Держатели для крепления образцов надежно зафиксируют образцы размерами: ширина – 10 мм, высота – 2.5; 5; 7,5 и 10 мм, длина – 55 мм (10х2.5х55; 10х5х55; 10х7,5х55; 10х10х55). Используя один механизм крепления можно легко наносить надрез на три параметра образцов.

Технические характеристики

Все еще сомневаетесь, какую модель протяжного станка выбрать? Узнайте больше в разделе о технических характеристиках ниже.

Концентраторы
Концентратор вида V
Радиус концентратора (радиус кривизны в основании надреза)0,25±0,025 мм
Угол между стенками надреза45±2°
Глубина надреза2±0,05 мм
Концентратор вида U
Радиус концентратора (радиус кривизны в основании надреза)1±0,007 мм
Глубина надреза2±0,1 мм
3±0,1 мм (дополнительная опция)
5±0,1 мм (дополнительная опция)
Привод
Приводэлектромеханический
шарико-винтовая пара
Подготовка образцов
Количество одновременно обрабатываемых образцов2 образца
Длина55 мм
Ширина10 мм
7,5 мм
5 мм (требуется указать при заказе)
2,5 мм (требуется указать при заказе)
Высота10 мм
Уровень шума
Уровень шумадо 60 дБ
Электропитание
Питание от сети напряжением380В, 50Гц
Мощность двигателя0,6 кВт
Скорость
Время нанесения надреза10 секунд
Скорость протягивания2,3 м/мин
Режущий инструмент
Материал изготовления протяжкиW18Cr4V
Твердость материала протяжкиHRC55-65
Ресурс одного стандартного протяжного ножа20 тысяч образцов твердостью до HRC40
Ресурс одного упрочненного протяжного ножа20 тысяч образцов твердостью до HRC50
Покрытие на упрочненных протяжных ножахгексагональный нитрид бора (CBN)
Длина*ширина протяжного ножа для надреза глубиной 2мм325*40 мм
Длина*ширина протяжного ножа для надреза глубиной 5мм375*40 мм
Размеры и вес
Габаритные размеры (Д * Ш * В)350 * 570 * 1250 мм
Вес180 кг
Комплектность
Основная установка1 комп.
Нож-протяжка V21 шт.
Нож-протяжка U21 шт.
Масленка1 шт.
Кисть для очистки от стружки и смазки ножей1 шт.
Руководство по эксплуатации1 экз.
Декларация соответствия ЭМС1 копия
Гарантийный талон1 экз.
Дополнительные опции и детали
Защитное ограждение из оргстеклаCSL-B-FHZ
Система автоматической смазки протяжных ножей гидравлическим маслом (объем смазки регулируется)CSL-B-ZDRH
Грибовидная кнопка аварийной остановкиCSL-B-MGJT
Набор шестигранных ключейCSL-B-NLJBS
Протяжной нож стандартный для нанесения надреза V-типа глубиной 2 ммCSL-V2
Протяжной нож стандартный для нанесения надреза U-типа глубиной 2 ммCSL-U2
Протяжной нож упрочненный для нанесения надреза V-типа глубиной 2 ммCSL-CBN-V2
Протяжной нож упрочненный для нанесения надреза U-типа глубиной 2 ммCSL-CBN-U2
Протяжной нож стандартный для нанесения надреза U-типа глубиной 3 ммCSL-U3
Протяжной нож стандартный для нанесения надреза U-типа глубиной 5 ммCSL-U5
Логотип клиента Компания Металл-экспертиза

ОТЗЫВ КЛИЕНТА

В процессе эксплуатации станка можно отметить высокую скорость нанесения концентраторов на образцы, простоту управления и обслуживания, хорошее соотношение цена-качество.

Лушкин Михаил Анатольевич, генеральный директор

ООО "Компания "Металл-экспертиза", г. Москва

LIANGONG

Запасные части и принадлежности

Выберите запасные части и принадлежности из нашего широкого ассортимента;
они помогут Вам усовершенствовать свое изделие и повысить качество работы.

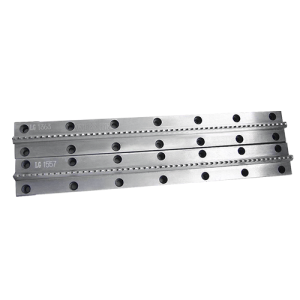

Протяжные ножи Liangong CSL-UV
