ПРОФИЛЬНЫЙ ПРОЕКТОР ДЛЯ ПРОВЕРКИ КАЧЕСТВА U/V НАДРЕЗОВ НА ОБРАЗЦАХ LIANGONG CST-50

LIANGONG CST-50

Компактный и практичный профильный проектор Liangong CST-50 для проверки качества U/V-образных концентраторов на ударных образцах по ГОСТ 9454 и ASTM E23. Оснащен проекционным экраном с нанесенными методом фотолитографии точными шаблонами стандартных надрезов. Поля допусков позволяют быстро и эффективно оценить соответствие внутреннего угла, глубины, радиуса основания и чистоты механической обработки надрезов требованиям стандартов. Высокая эффективность и простота эксплуатации проектора CST-50 обеспечивают надежный и быстрый контроль подготовки образцов к испытанию, позволяя достичь высокой воспроизводимости и стабильности результатов.

Тип надреза: U-образный (образец Менаже), V-образный (образец Шарпи)
Общий коэффициент увеличения: 50
Диаметр экрана: 200 мм
Запатентован: патент № ZL201120539736.8
Проектор профильный для изучения качества надреза на образцах Liangong CST-50

Наглядная точность

Надрез на ударном образце по ГОСТ, ISO или ASTM? Вы легко сможете наглядно и эффективно оценить точность геометрических размеров надреза на образце.

Универсальный помощник для идеальных результатов

Благодаря устойчивому к нагреванию корпусу из алюминиевого сплава и высококачественным электронным компонентам, Вы получаете надежный лабораторный прибор, который прослужит Вам долго для проверки различных образцов по Шарпи.

Своевременная замена протяжек

Проектор CST-50 позволит Вам работать эффективнее и поддерживать идеальное качество ударных образцов, вовремя определяя степень изношенности Вашего инструмента для нанесения надреза.

ПРЕИМУЩЕСТВА

Собираетесь ли Вы испытывать образцы на ударный изгиб по российскому ГОСТу или международным стандартам ASTM и ISO, профильный проектор Liangong CST-50 окажет Вам незаменимую помощь. Для контроля надреза использование ручных расчетов или калибров долго и малоэффективно, в то время как оптический проектор обеспечивает визуальный контроль всех погрешностей при подготовке образцов с минимальными усилиями.

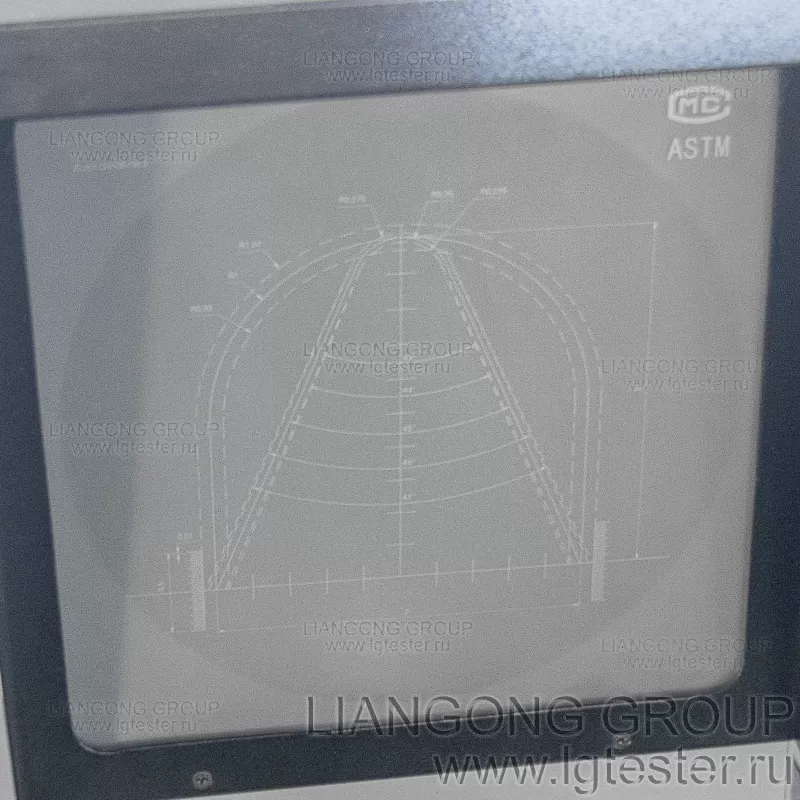

Профильный проектор CST-50 фото экрана с нанесенной шкалой

Наглядный контроль и универсальность

Благодаря нанесенной на экране проектора шкале с полями допусков можно объективно оценить точность геометрических размеров образца и формы надреза. В стандартном исполнении на шкале нанесена следующая разметка для образца с V-образным надрезом: глубина 2±0.09 мм, угол 45° ±2°,  радиус основания 0.25±0.025 мм, а также вторая разметка для угла 45° с допускаемым предельным отклонением ±1°. Для образца с U-образным надрезом нанесена шкала: глубина 2±0.09 мм, радиус основания 1±0.07 мм. Благодаря встроенному микрометру можно регулировать допуск для глубины надрезов в зависимости от используемого стандарта в диапазоне 0.001-1 мм.  Данные поля допусков соответствуют требованиям стандартов: ГОСТ 9454-78, ISO 148-1, ГОСТ 6996-66 и ASTM E23 и обеспечивают наглядный контроль за степенью соответствия надреза.

Возможность проверки образцов по российскому и международному стандартам, а также опциональное исполнение проектора с разметкой для образцов с U-образным надрезом глубиной 3 мм и 5 мм, наделяют данный прибор универсальностью и заметно упрощают процесс подготовки к испытаниям на ударный изгиб, а также позволяют добиться идеальной воспроизводимости результатов.

Легкость управления и простота эксплуатации

Благодаря удобным маховикам можно быстро отрегулировать расположение образца, перемещая рабочий столик с образцом в продольном, поперечном направлении и по вертикали, чтобы совместить проекцию надреза со шкалой. Спроецированное изображение V-образного (или U-образного) надреза, уже увеличенное в 50 раз сопоставляется со стандартными размерами предварительно увеличенного в 50 раз шаблона, что позволяет достичь ювелирной точности контроля.

Liangong CST-50 легко позволит Вам убедится в соответствии качества обработки надреза нормам и предотвратить большую разницу в результатах испытания, что в противном случае может привести к отбраковке годной продукции. Особенно это касается проверки радиуса основания надреза V-типа, допустимое отклонение которого составляет всего 0,025 мм.

Профильный проектор CST-50 фото работающего проектора

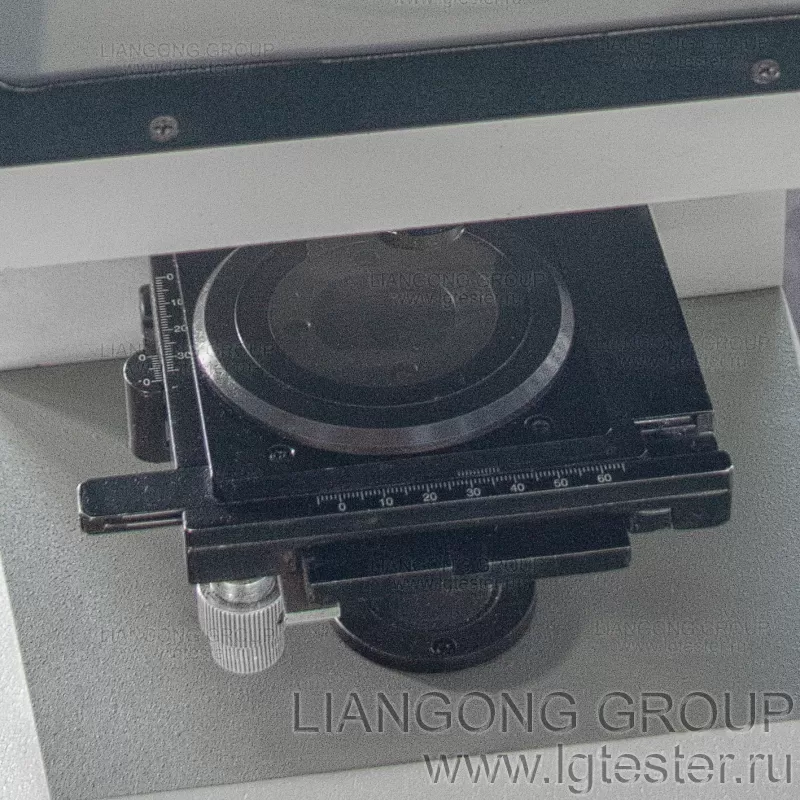

Профильный проектор CST-50 фото столика для образца

Компоненты, рассчитанные на долгую службу

Корпус из алюминиевого сплава, устойчивый к высокой температуре и деформациям. Высококачественные электронные компоненты известной шанхайской компании Shaman. Запатентованный дизайн и конструкция проектора. Оптический проектор Liangong CST-50 прекрасно прослужит Вам долгие годы.

Технические характеристики

Узнайте больше о проекторе в разделе о технических характеристиках ниже.

Экран
Диаметр200 мм
Общий коэффициент увеличения50х
Коэффициент увеличения объектива2,5х
Коэффициент увеличения проектора20х
Рабочий столик
Размеры рабочего стола
Прямоугольная поверхность110 х 125 мм
Круглая поверхность90 мм
Диаметр стеклянной поверхности70 мм
Перемещение рабочей поверхности
Продольное10 мм
Поперечное10 мм
По вертикали12 мм (без шкалы)
Диапазон вращения рабочей поверхности0°-360°
Поля допусков
Образец с V-образным надрезом
Угол надреза45° ±2°
45° ±1°
Радиус основания0.25 ±0.025 мм
Глубина2 ±0.09 мм (допуск может быть отрегулирован в диапазоне 0,001-1 мм)
Образец с V-образным надрезом
Радиус основания1 ±0.07 мм
Глубина2 ±0.09 мм (допуск может быть отрегулирован в диапазоне 0,001-1 мм)
3 ±0.09 мм (дополнительная опция)
5 ±0.09 мм (дополнительная опция)
Стандарт
Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурахГОСТ 9454-78
Материалы металлические. Испытание на ударный изгиб на маятниковом копре по Шарпи. Часть 1. Метод испытанияISO 148-1-2013
Материалы металлические. Часть 1. Испытания на ударную прочность по Шарпи.DIN EN 10045-1
Метод испытания надрезанных металлических образцов на ударASTM E23-81
Источник света
Галогено-вольфрамовая лампа12 В, 100 Вт
Электропитание
Питание220 В, 50 Гц
Мощность30 Вт
Размеры и вес
Габаритные размеры515 х 224 х 603 мм
Вес18 кг
Расходные детали
Галогено-вольфрамовая лампа
Комплектность
НаименованиеХарактеристикиКоличество
Профильный проектор1 шт.
Маховик регулировки рабочего столика4 шт.
Провод электропитания1 шт.
Галогено-вольфрамовая лампа2 шт.
Стеклянная пластина1 шт.
Сертификат изготовителявместе с гарантийным талоном1 экз.
Руководство по эксплуатациивместе с упаковочным листом1 экз.
Методика аттестации1 копия
Декларация соответствия ТР ТС1 копия
Дополнительные опции и детали
Разметка для образца с U-образным надрезом глубиной 3 мм
Разметка для образца с U-образным надрезом глубиной 5 мм
