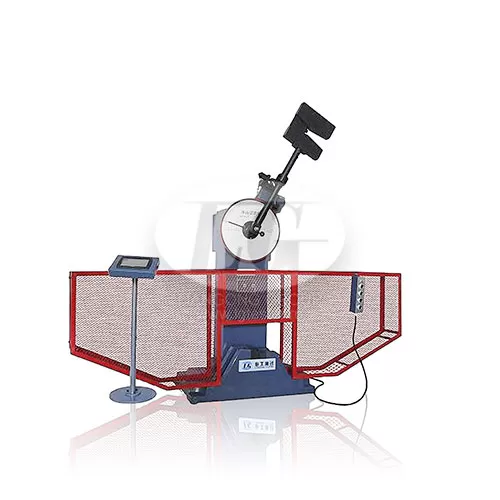

ЭЛЕКТРОМЕХАНИЧЕСКИЙ МАЯТНИКОВЫЙ КОПЕР ДЛЯ МЕТАЛЛОВ С СЕНСОРНЫМ ДИСПЛЕЕМ JB-300S

LIANGONG JB-300S

Надежный маятниковый копер с приводом от электрической сети, молотами на 150 Дж и 300 Дж и управлением на сенсорным дисплее WeconPLC. Предназначен для испытаний на ударный изгиб сталей и сплавов. Реализуемый с помощью электродвигателя и фотоэлектрического энкодера подъём молота, обеспечивает высокую производительность испытаний, а многофункциональный дисплей — автоматический расчет ударной вязкости и хранение данных. Идеальный инструмент для независимых лабораторий, испытательных центров, заводов и учебных заведений.

Внесен в Госреестр СИ РФ под №67757-17

Запас энергии: 150 Дж, 300 Дж
Угол зарядки маятника: 150°
Скорость движения маятника в момент удара: 5,2 м/с
Тип привода: электромеханический
Управление: сенсорный дисплей, кнопочный пульт
Маятниковый копер с сенсорным дисплеем серии Liangong JB-S

Технические характеристики

Все еще сомневаетесь, какую модель маятникового копра выбрать? Узнайте больше в разделе о технических характеристиках ниже.

Метрологические характеристики
Номинальное значение потенциальной энергии маятника (Eн)150 Дж, 300 Дж
Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения±0,5%
Диапазон измерений потенциальной энергииот 10 до 80% от номинального значения
Пределы допускаемой приведенной погрешности измерений потенциальной энергии (к Eн)±1
Потеря энергии при свободном качании маятника за половину полного колебанияне более 0,5%
Скорость маятника в момент удара5,2 м/с
Управление
Тип приводаэлектромеханический
Сенсорный дисплей
Доступные командыВзвод молота, Возврат штифта, Удар, Спуск молота
Дополнительные командыПодача образца - при комплектации системой AutoFeed
Кнопочный пульт
Доступные командыВзвод молота, Возврат штифта, Удар, Спуск молота
Результаты
Оборудование для индикации поглощенной энергиисенсорный дисплей, аналоговая шкала (циферблат)
Параметры сенсорного дисплея
Ввод информацииТип надреза, размеры образца, имя оператора
Цена деления0,01 Дж
Отображение показателейТекущая энергия
Текущий угол
Работа удара
Ударная вязкость
Среднее значение работы удара трех образцов
Среднее значение ударной вязкости трех образцов
Печать протоколаопционально (комплектация микропринтером)
Калибровкаавтоматически
Архив данных100 партий образцов (по три образца в партии)
Поиск по датеесть
Параметры аналоговой шкалы
Цена деления по шкале 0-150 Дж1 Дж
Цена деления по шкале 0-300 Дж2 Дж
Момент маятника
Диапазон энергии0 - 150 Дж0 - 300 Дж
Момент маятника80,3848 Н·м160,7695 Н·м
Опоры для образцов
Количество опордве
Расстояние в свету между опорами40 мм
Радиус закругления опор1,0-1,5 мм (1 мм опционально)
Угол конусности опор11°
Боек маятника
Радиус закругления ножа2,0 - 2,5 мм
8,0 мм (опционально)
Угол заострения ножа30°
Толщина ножа16 мм
Образцы
Длина55 мм
Ширина10 мм
7,5 мм
5 мм
Высота10 мм
Прочие характеристики
Расстояние от оси качания маятника до центра удара750 мм
Угол зарядки маятника150°
Электропитание
Питаниетри фазы, 380 В, 50 Гц
Мощность400 Вт
Размеры и вес
Габаритные размеры маятникового копра (с защитным ограждением)2150 х 640 х 1400 мм
Масса маятникового копра нетто420 кг
Масса молота 150 Дж14 кг
Масса молота 300 Дж25 кг
Стандарт
Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурахГОСТ 9454-78
Материалы металлические. Испытание на ударный изгиб на маятниковом копре по Шарпи. Часть 1. Метод испытанияГОСТ Р ИСО 148-1-2013
Копры маятниковые. Технические условияГОСТ 10708-82
Металлические материалы. Ударное испытание на маятниковом копре по Шарпи. Часть 2. Верификация испытательных машинИСО 148-3:2008
Материалы металлические. Часть 1. Испытания на ударную прочность по Шарпи.DIN EN 10045-1
Металлы. Испытание на удар по Шарпи. Часть 2. Поверка испытательной машины (маятниковый копёр для ударных испытаний)EN 10045-2
Метод испытания надрезанных металлических образцов на ударASTM E23-81 (дополнительная опция)
Условия эксплуатации
Температура окружающего воздуха в помещениив пределах 10-35 °С
Относительная влажность воздухане более 80 %
Отсутствие агрессивных сред и вибрациида
Установка с выравниванием по уровню горизонта0,2/1000 мм
Установка на фундаментеда, требуется установка на бетонном фундаменте толщиной не менее 150 мм. Или жесткая фиксация на основании, масса которого более 1400 кг
Комплектность
НаименованиеХарактеристикиКоличество
Копер маятниковый1 шт.
Маятник150 Дж, 300 Дж2 шт.
Сенсорный дисплей1 шт.
Кнопочный пульт управления1 шт.
Центрирующее приспособлениедля центрирования образца по надрезу на опорах1 шт.
Фундаментные болты4 шт.
Шаблон для регулировки опор1 шт.
Устройство для съёма молота1 шт.
Защитное ограждениеметаллическое, полузакрытое1 шт.
Сертификат изготовителявместе с гарантийным талоном1 экз.
Руководство по эксплуатациивместе с упаковочным листом1 экз.
Руководство по эксплуатации сенсорного дисплея1 экз.
Методика поверки1 копия
Описание типа1 копия
Свидетельство о внесении в Госреестр СИ РФ1 копия
Декларация соответствия ТР ТС1 копия
Дополнительные опции и детали
Микропринтер
Защитное ограждение металлическое закрытое
Защитное ограждение из оргстекла закрытое
Щипцы для образцов
Щипцы для образцов с центровкой
Комплект молотов и опор для испытаний по ASTM E23
Система автоматической подачи и центровки образцов AutoFeed (комлпектуется только на заводе)
