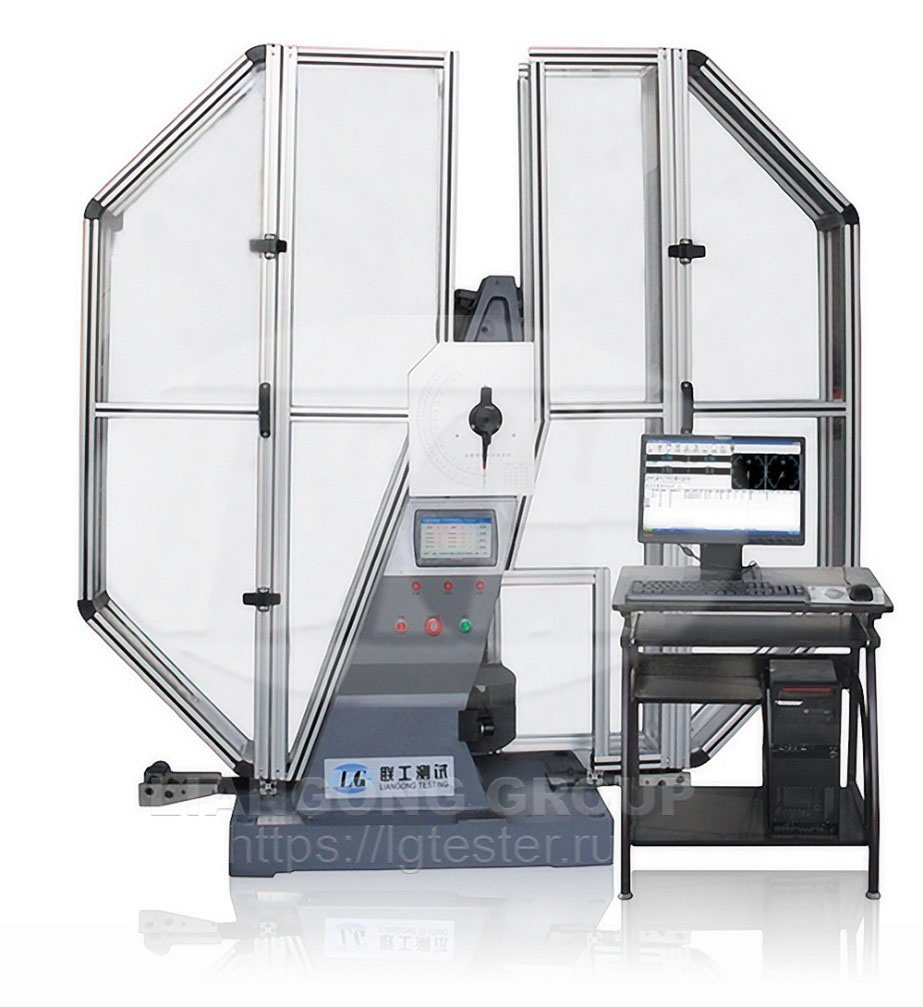

Копер маятниковый с компьютерным управлением
и инструментированным бойком
LIANGONG JB-300YW
Прочный маятниковый копер с инструментированным бойком долговечным монолитным корпусом из стали, оснащенный высокоточными подшипниками с низким трением, надежным пружинным буфером для постоянности угла взвода маятника, эстетичным защитным ограждением, японским контроллером Panasonic PLC со встроенной программой коррекции потери энергии и эффективной конструкцией бойка с легкой заменой. В комплекте с копром молоты 150 Дж и 300 Дж. Устойчивая двухстоечная конструкция.
Запас энергии: 150 Дж, 300 Дж
Датчик нагрузки: ход 30 кН, точность 1%
Датчик энергии удара: точность 1%
Разрешение угла: 0,06°
Рекомендуется при испытаниях по ГОСТ 9454-2025 Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах
Программное обеспечение копра (сенсорный экран) и программа на компьютере:
- Автоматически определяет начальный угол подъема, автоматически определяет потери энергии и автоматически измеряет период колебания молота
- Функция коррекции нулевой точки
- Функция сброса молота в один клик
- Автоматическое отображение постоянной ударной нагрузки, начальной скорости и номинальной энергии.
- Первоначальная настройка параметров испытаний
- Автоматическое измерение и корректировка потери энергии
- Автоматическая регистрация энергии поглощения удара
- Полная система базы данных для записи статуса испытаний в реальном времени
- Автоматическая запись различных диаграмм и данных во время процесса удара, в том числе: диаграммы усилие-время-энергия, усилие-перемещение-энергия, и отображение значений: значение характеристики силы, значение характеристики перемещения и значение характеристики энергии
- Функция загрузки и выгрузки данных, а также хранение данных, обработка и анализ данных, статистика данных, воспроизведение данных, создание отчетов об испытаниях, результаты испытаний можно преобразовать в формат Excel, а пользовательские отчеты об испытаниях можно распечатать.
Ключевые характеристики
| Номинальное значение потенциальной энергии маятника (Eн) | 150 Дж, 300 Дж |
| Датчик нагрузки | ход 30 кН, точность 1% |
| Датчик энергии удара | точность 1% |
| Разрешение угла | 0,06° |
| Диапазон частот датчика силы удара | ≥100 кГц |
| Карта сбора данных | высокопроизводительная карта сбора данных, частота выборки 1MHz |
Управление
| Тип привода | электромеханический |
| Компьютер | |
| Доступные команды | Взвод молота, Возврат штифта, Удар, Спуск молота |
| Дополнительные команды | Подача образца - при комплектации системой AutoFeed |
| Кнопочный пульт | |
| Доступные команды | Взвод молота, Возврат штифта, Удар, Спуск молота |
Результаты
| Оборудование для индикации поглощенной энергии | монитор компьютера, аналоговая шкала (циферблат) |
| Параметры программного обеспечения | |
| Название программы | WinImpact 1.0 |
| Язык интерфейса | русский |
| Защита от несанкционированного доступа | есть, USB-Token |
| Ввод информации | полная информация об образце и испытании, включая возможность настройки пользовательских полей |
| Цена деления | 0,01 Дж |
| Отображение показателей | Текущая энергия |
| Текущий угол | |
| Работа удара | |
| Ударная вязкость | |
| Статистическая обработка результатов | есть, среднее, максимальное и минимальное значение, отклонение |
| Цифровая аналоговая шкала | есть, Virtual Scale |
| Формат протокола испытания | Word, Excel |
| Печать протокола | есть |
| Калибровка | автоматически |
| Архив данных | неограниченный |
| Архив данных | неограниченный |
| Поиск данных | по дате, номеру партии, оператору |
| Параметры аналоговой шкалы | |
| Цена деления по шкале 0-150 Дж | 1 Дж |
| Цена деления по шкале 0-300 Дж | 2 Дж |
Момент маятника
| Диапазон энергии | 0 - 150 Дж | 0 - 300 Дж |
| Момент маятника | 80,3848 Н·м | 160,7695 Н·м |
Опоры для образцов
| Количество опор | две |
| Расстояние в свету между опорами | 40 мм |
| Радиус закругления опор | 1,0-1,5 мм (1 мм опционально) |
| Угол конусности опор | 11° |
Боек маятника
| Вид бойка | инструментированный |
| Радиус закругления ножа | 2,0 - 2,5 мм |
| 8,0 мм (опционально) | |
| Угол заострения ножа | 30° |
| Толщина ножа | 16 мм |
Образцы
| Длина | 55 мм |
| Ширина | 10 мм |
| 7,5 мм | |
| 5 мм | |
| Высота | 10 мм |
Прочие характеристики
| Расстояние от оси качания маятника до центра удара | 750 мм |
| Угол зарядки маятника | 150° |
Электропитание
| Питание | три фазы, 380 В, 50 Гц |
| Мощность | 400 Вт |
Размеры и вес
| Габаритные размеры маятникового копра (с защитным ограждением) | 2150 х 640 х 1400 мм |
| Масса маятникового копра нетто | 420 кг |
| Масса молота 150 Дж | 14 кг |
| Масса молота 300 Дж | 25 кг |
Стандарт
| Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах | ГОСТ 9454-78 / новый ГОСТ 9454-2025 |
| Материалы металлические. Испытание на ударный изгиб на маятниковом копре по Шарпи. Часть 1. Метод испытания | ГОСТ Р ИСО 148-1-2013 |
| Копры маятниковые. Технические условия | ГОСТ 10708-82 |
| Металлические материалы. Ударное испытание на маятниковом копре по Шарпи. Часть 2. Верификация испытательных машин | ИСО 148-3:2008 |
| Материалы металлические. Часть 1. Испытания на ударную прочность по Шарпи. | DIN EN 10045-1 |
| Металлы. Испытание на удар по Шарпи. Часть 2. Поверка испытательной машины (маятниковый копёр для ударных испытаний) | EN 10045-2 |
| Метод испытания надрезанных металлических образцов на удар | ASTM E23-81 (дополнительная опция) |
Условия эксплуатации
| Температура окружающего воздуха в помещении | в пределах 10-35 °С |
| Относительная влажность воздуха | не более 80 % |
| Отсутствие агрессивных сред и вибрации | да |
| Установка с выравниванием по уровню горизонта | 0,2/1000 мм |
| Установка на фундаменте | да, требуется установка на бетонном фундаменте толщиной не менее 150 мм. Или жесткая фиксация на основании, масса которого более 1400 кг |
Комплектность
| Наименование | Характеристики | Количество |
| Копер маятниковый | монолитный двухстоечный корпус | 1 шт. |
| Маятник | 150 Дж, 300 Дж | 2 шт. |
| Датчик силы удара R2 | интеллектуальная собственность и разработка Liangong, соответствует ISO 14556, ISO 148, ГОСТ 9454-2025 | 2 шт. |
| Система сбора сигналов | соответствует ISO 14556 | 1 шт. |
| Система сбора данных | 1МГц | 1 шт. |
| Система обработки данных | 1 шт. | |
| Система измерения | соответствует ISO 148, ГОСТ 9454-2025 | 1 шт. |
| Программное обеспечение | интеллектуальная собственность и разработка Liangong | 1 шт. |
| Компьютер Lenovo | 1 шт. | |
| Лазерный принтер | 1 шт. | |
| Шаблон для регулировки расстояния между опорами, устройство для центровки образца | 1 шт. | |
| Закрытое защитное ограждение | 1 шт. | |
| Анкерные болты | 4 шт. | |
| Губки (включая опоры) | установлены на копре | 1 пара |
| Комплект документации | руководство по эксплуатации, руководство по эксплуатаци ПО, калибровочный сертификат завода-изготовителя, копия декларации ЭМС | 1 комплект |
Дополнительные опции и детали
| Защитное ограждение металлическое закрытое |
| Защитное ограждение из оргстекла закрытое |
| Защитное ограждение из оргстекла закрытое с блокировкой работы маятника при открытой двери |
| Щипцы для образцов |
| Щипцы для образцов с центровкой |
| Комплект молотов и опор для испытаний по ASTM E23 |
| Питание одна фаза 220В |
| Система автоматической подачи и центровки образцов AutoFeed (комлпектуется только на заводе) |
