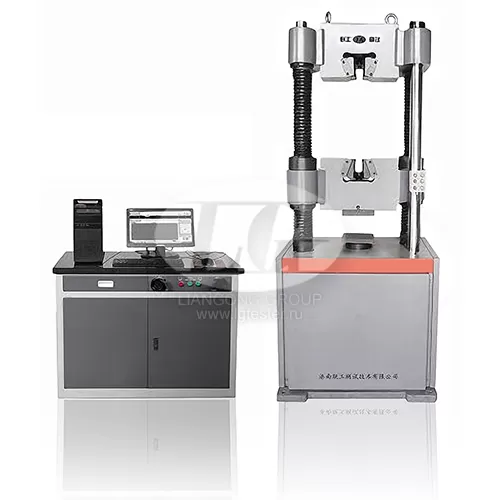

ГИДРАВЛИЧЕСКАЯ УНИВЕРСАЛЬНАЯ ИСПЫТАТЕЛЬНАЯ МАШИНА С РУЧНЫМ УПРАВЛЕНИЕМ И ВЫВОДОМ ДАННЫХ НА КОМПЬЮТЕР
LIANGONG WEW-1000B
Мощная, надежная гидравлическая машина для испытаний на растяжение, сжатие и изгиб. Ручное управление с помощью внешних рычагов, вывод данных в компьютерную программу для дальнейшей обработки и анализа. Комплектуется вкладышами для плоских образцов толщиной до 30 мм и круглых образцов диаметром до 40 мм.
Внесен в Госреестр СИ РФ под №68069-17
Максимальная нагрузка: 1000 кН
Класс точности: 1
Количество колонн: 4 колонны
Управление: ручное, с помощью рычагов
Результаты: на компьютере
Технические характеристики
Все еще сомневаетесь, какую модель универсальной испытательной машины выбрать? Узнайте больше в разделе о технических характеристиках ниже.
Метрологические характеристики
Наибольшая предельная нагрузка | 1000 кН |
Диапазон измерений силы | от 20кН до 1000кН |
Пределы допускаемой относительной погрешности измерений силы | ± 1,0% |
Диапазон измерений перемещения | от 0 до 200 мм |
Пределы допускаемой абсолютной погрешности измерений перемещения в диапазоне от 0 до 10 мм включ. | ± 0,1 мм |
Пределы допускаемой относительной погрешности измерений перемещения в диапазоне св. 10 мм | ± 1% |
Приспособления
Растяжение | |
Диаметр цилиндрических образцов | 13 - 26 мм |
26 - 40 мм | |
40 - 60 мм (дополнительная опция) | |
Толщина плоских образцов | 0 - 20 мм |
20 - 40 мм | |
Максимальная ширина плоских образцов | 125 мм |
Сжатие | |
Размер плит | 208 мм* |
3-х точечный изгиб | дополнительная опция |
Расстояние между опорами | 240 мм* |
Ширина опоры | 140 мм* |
Диаметр ролика | 40 мм* |
Сдвиг | дополнительная опция |
Диаметр образцов | 10 мм* |
Программа MaterialTest
Интерфейс | русский язык |
Ввод информации | Данные об образце, настройка серии, сохранение шаблонов образцов |
Цена деления силы | 0,01 кН |
Цена деления перемещения | 0,001 мм |
Отображение показателей | Усилие |
Максимальное усилие | |
Деформация | |
Время | |
Диаграммы | Усилие - Время, Напряжение - Время, Относительная деформация - Время, Деформация - Время, Усилие - Деформация, Напряжение - Относительная деформация |
Работа с графиком | есть |
Анализ данных | есть |
Уведомление о снятии экстензометра | есть |
Печать протокола | классический протокол, протокол серии, Word, Excel |
Калибровка | автоматически: сила, перемещение, экстензометр |
Архив данных | есть |
Поиск данных | по данным образца, диапазону |
Конфигурация | SmartDebug |
Управление
Управление нагружением | ручное, с помощью рычагов |
Управление позиционированием траверсы и зажимом захватов | кнопочный пульт |
Рабочая зона
Высота рабочей зоны для испытания на растяжение | 600 мм |
Высота рабочей зоны для испытания на сжатие | 500 мм |
Расстояние между колоннами | 560 мм |
Колонны и траверсы
Верхняя и средняя траверсы | литая сталь |
Общее количество колонн | 4 |
Количество ходовых винтов | 2 |
Способ изготовления ходового винта | шлифование |
Количество направляющих колонн | 2 |
Термообработка направляющих | закалка с отпуском |
Размеры и масса
Длина | 940 мм |
Ширина | 720 мм |
Высота | 2330 мм |
Масса | 3000 кг |
Прочие характеристики
Ход гидравлического поршня | 200 мм |
Максимальная скорость перемещения поршня | 100 мм/мин |
Стандарт
Металлы. Методы испытаний на растяжение | ГОСТ 1497-84 |
Материалы металлические. Метод испытания на изгиб | ГОСТ 14019-2003 |
Трубы металлические. Метод испытания на растяжение | ГОСТ 10006-80 |
Бетоны. Методы определения прочности по контрольным образцам | ГОСТ 10180-2012 |
Трубы. Метод испытания на сплющивание | ГОСТ 8695-75 |
Цементы. Методы определения предела прочности при изгибе и сжатии | ГОСТ 310.4-81 |
Условия эксплуатации
Температура окружающего воздуха в помещении | в пределах 10-30 °С |
Относительная влажность воздуха | не более 80 % |
Отсутствие агрессивных сред и вибрации | да |
Установка с выравниванием по уровню горизонта | 0,2/1000 мм |
Установка на фундаменте | да |
Диапазон колебания напряжения источника питания | в пределах ± 10% номинального напряжения |
Электропитание
Питание | три фазы, 380 В, 50 Гц |
Мощность электродвигателя масляного насоса | 1,5 кВт |
Мощность электродвигателя подъёма траверсы | 0,75 кВт |
Расходные детали
Вкладыши/губки |
Комплектность
Наименование | Характеристики | Количество |
Главная установка | 1 шт. | |
Интеграционная станция источника гидравлического масла | 1 шт. | |
Персональный компьютер | 1 шт. | |
Принтер HP | 1 шт. | |
Кнопочный пульт управления | 1 шт. | |
Фундаментные болты | 4 шт. | |
Вкладыши для цилиндрических образцов диаметром | 13 - 26 мм, 26 - 40 мм | 2 комп. |
Вкладыши для плоских образцов толщиной | 0 - 20 мм, 20 - 40 мм | 2 комп. |
Плиты для испытания на сжатие | 1 комп. | |
Сертификат изготовителя | вместе с гарантийным талоном | 1 экз. |
Руководство по эксплуатации | вместе с упаковочным листом | 1 экз. |
Руководство по эксплуатации программного обеспечения | 1 экз. | |
Методика поверки | РТ-МП-4227-445-2017 | 1 копия |
Описание типа | 1 копия | |
Свидетельство о внесении в Госреестр СИ РФ | № 68069-17 | 1 копия |
Декларация соответствия ТР ТС | 1 копия |
Дополнительные опции и детали
Защитное ограждение металлическое |
Защитное ограждение из оргстекла |
Дополнительные вкладыши для испытания на растяжение |
Приспособление для испытания на 3-х точечный изгиб |
Вкладыши для цилиндрических образцов диаметром 6-13 мм |
