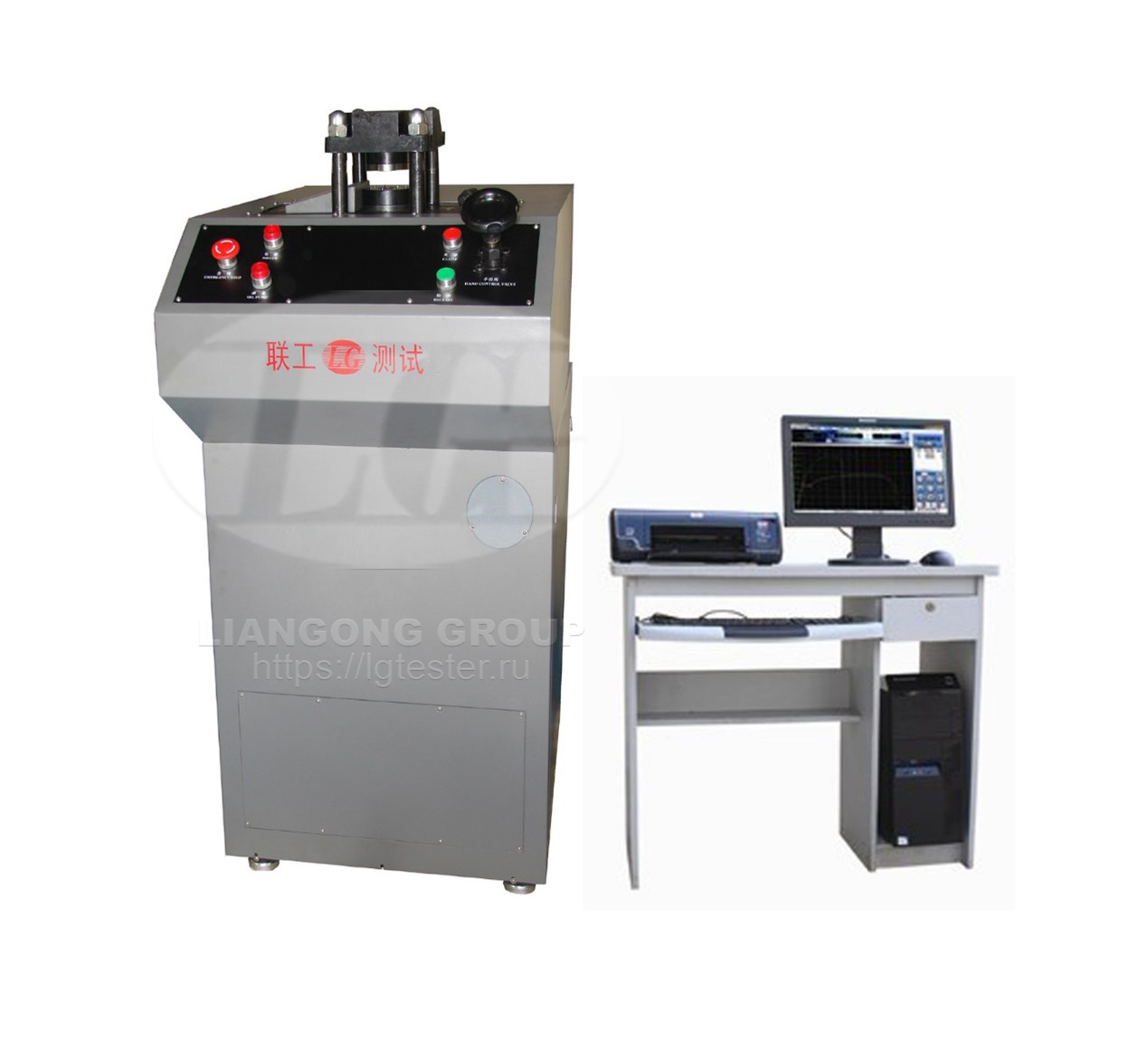

Установка Эриксен с измерением глубины лунки
LIANGONG GBC-100W
Установка Эриксен с измерением глубины лунки GBC-100W улучшенной конструкции с высокой точностью измерения, оснащенная надежным серводвигателем для поддержания постоянной скорости испытания, компьютерным управлением с возможностью создания протоколов испытаний, хранения данных и построения диаграмм испытаний. Максимальное испытательное усилие: 100 кН. Позволяет испытывать сверх тонкие образцы от 0,05 мм по Эриксену, а также для контроля качества автомобильных кузовных панелей, в металлургической промышленности.
Тест на выдавливание заключается в использовании стального шарика или сферического пуансона определенных размеров для приложения давления к образцу с усилием зажима 10 кН до тех пор, пока в образце не появится сквозная трещина. В это время глубина вдавливания пуансона в мм, и есть значение выгибания пластины, которое используется для оценки свойств пластической деформации материала.
Испытание на выдавливание колпачков пуансоном заключается в зажатии образцов тонкой пластины и полосы (Ø55, Ø100) между держателем заготовки и матрицей, при этом под действием пуансона однократно возникает радиальное растяжение и пластическая деформация изгиба. используется для определения анизотропии материала с точки зрения скорости фестонообразования.
Образец имеет форму диска, а отношение вытяжки образца к диаметру пуансона составляет 1,8.
Почему стоит выбрать установку Эриксен с измерением глубины лунки GBC-100W для металлургической промышленности?
Технические характеристики
Вы хотите выбрать машину Эриксен для контроля качества автомобильных кузовных панелей или для металлургической промышленности? Узнайте больше о модели в разделе о технических характеристиках ниже.
| Максимальное испытательное усилие | 100 кН |
| Точность | ± 1% |
| Скорость испытания | 2～100 мм/мин (любая скорость в данном диапазоне с постоянным контролем скорости) |
| Толщина зажимаемого образца | 0,05～2 мм (высокоточный датчик, который может проводить испытание сверхтонкой пластины) |
| Ход поршня вверх | 40 мм |
| Разрешение значения лунки | 0,01 мм |
| Испытание стальных листов и полос по Эриксену | GB/T 4156-2007 |
| Металлы. Метод испытания на выдавливание листов и лент по Эриксену | ГОСТ 10510-80 |
| Металлы. Метод испытания на выдавливание листов и лент по Эриксену | ISO 8490-86 |
| Материалы металлические. Листы и полосы. Испытание на вытяжку по Эриксену | ГОСТ Р ИСО 20482-2015 |
| Покрытия лакокрасочные. Определение прочности при растяжении | ГОСТ 29309-92 |
