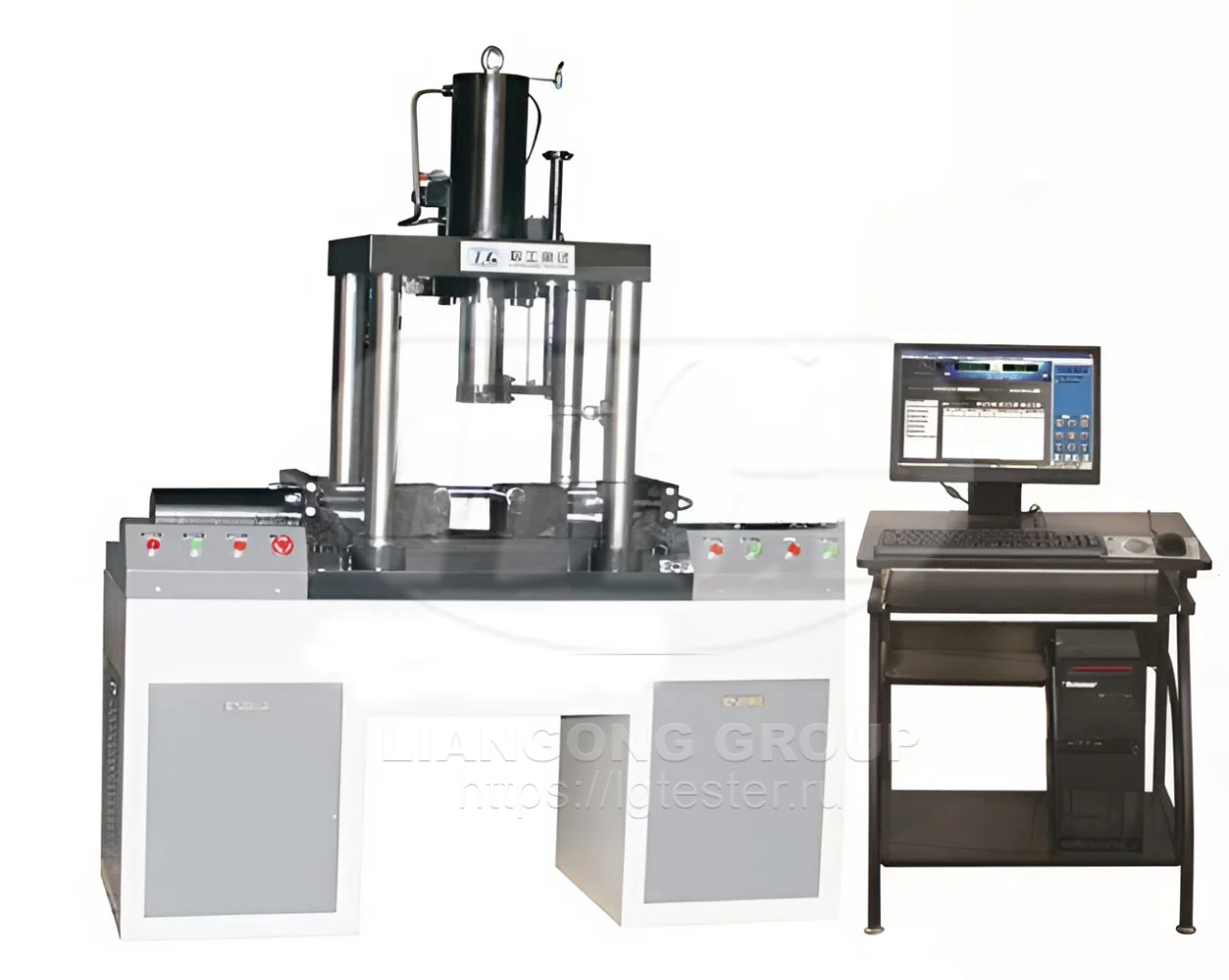

Машина для испытания на изгиб с компьютерным управлением
LIANGONG YGBW-650A
Испытательная машина, разработанная в соответствии со стандартами GB/T 232-2010 и ISO 7438-2005, представляет собой высокоточное оборудование, предназначенное для испытаний на изгиб металлических материалов. Конструкция машины включает в себя вертикальный масляный цилиндр, надежно закрепленный на верхней траверсе, и два горизонтальных масляных цилиндра, интегрированных в раму с обеих сторон.
Машина для испытания на изгиб металлов также соответствует стандартам GB/T 244-2008, GB 13788-2008, GB 1499.1-2007, GB 1499.2-2007, JIS Z 2248-2006. В пакете управляющего программного обеспечения используется компьютерная технология виртуальных инструментов для реализации отображения на экране испытательного усилия, максимального испытательного усилия, перемещения поршня, деформации образца и диаграммы испытания.
Особенностью конструкции является регулируемое расстояние между опорными роликами, которое изменяется посредством движения горизонтального поршня, управляемого параллельным контуром с обратной связью. Вертикальный и горизонтальные масляные цилиндры функционируют независимо друг от друга, контролируемые прецизионным контроллером и сервоклапаном.
В основе системы управления лежит электрогидравлический клапан, масляный насос и двухканальный полностью цифровой усилитель собственной разработки. Встроенная карта сбора данных обеспечивает управление микрокомпьютером, реализуя контроль испытательной силы, деформации образца и перемещения поршня в замкнутом контуре.
Программное обеспечение управления использует компьютерную технологию виртуальных инструментов для отображения ключевых параметров испытания: усилия, максимального усилия, перемещения поршня и деформации образца, а также графического представления процесса испытания. Режим управления и экспертная система интеллектуальных настроек предоставляют пользователям возможность индивидуальной настройки параметров.
Технические характеристики
Все еще сомневаетесь, какую модель выбрать? Узнайте больше в разделе о технических характеристиках ниже.
| Максимальное изгибающее усилие | 650 кН |
| Максимальная нагрузка вертикального масляного цилиндра | 650 кН |
| Номинальное рабочее давление системы | 25 МПа |
| Максимальная нагрузка горизонтального масляного цилиндра | 2 × 320 кН |
| Ход поршня вертикального цилиндра | 270мм |
| Ход поршня горизонтального цилиндра | 2 × 150 мм |
| Контроль угла изгиба | 0-180 ° регулируемый |
| Скорость изгиба | 0,5-30 мм / мин |
| Расстояние между опорными роликами | 0-240 мм |
| Размеры опорных роликов | 40х140 мм |
| Мощность двигателя | 1,5 кВт |
| Электропитание | 380 В ± 10%, 50 Гц |
| Габаритные размеры | 1740 × 680 × 2100 мм |
| Вес | около 1000 кг |
| Стандартная комплектация основной установки: | |
| - основной узел (рама трехцилиндрового узла гибочной машины) | 1 шт. |
| - высокоточный датчик давления | 1 шт. |
| - датчик перемещения | 1 шт. |
| - передние защитные двери | 1 компл. |
| Стандартная комплектация системы подачи масла: гидростанция 5 л / мин | 1 шт. |
| Стандартная комплектация система измерения и контроля – собственная независимая разработка | 1 компл. |
| Изгибающий индентор | 1 компл. (может быть изготовлен в соответствии с требованиями клиента) |
