Машина для испытания на изгиб с компьютерным управлением с двумя рабочими зонами
LIANGONG YGBW-500A
Двухзонная машина для испытания на изгиб YGBW-500A спроектирована и изготовлена в соответствии с соответствующими требованиями стандартов GB / T 232-2010 «Метод испытания на изгиб металлических материалов» и ISO 7438-2005 «Испытание на изгиб металлических материалов».
Испытательная машина состоит из главной установки, электрогидравлической системы управления, системы источника масла и компьютерной системы управления.
Преимущества и особенности данной модели

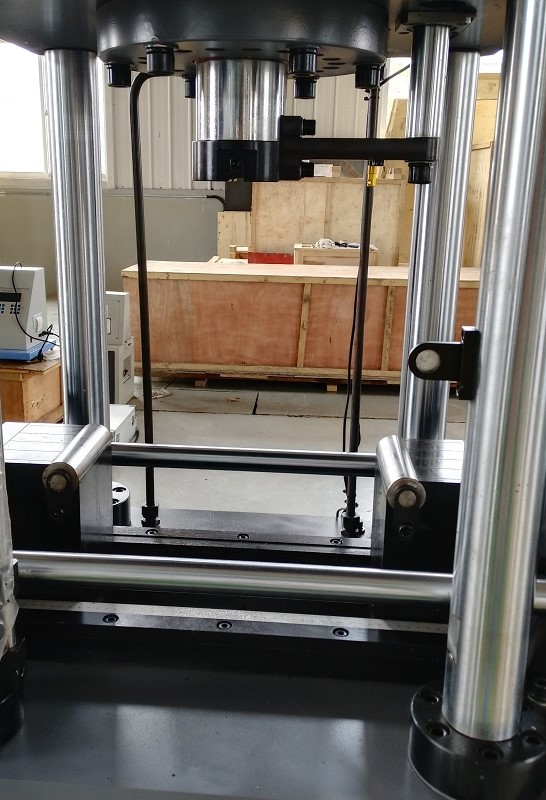

Конструкция данной испытательной машины состоит из вертикального масляного цилиндра, прикрепленного к верхней траверсе, и горизонтально масляного цилиндра, прикрепленного с двух сторон рамы. Расстояние между опорными роликами может быть отрегулировано движением горизонтального поршня, горизонтальный масляный цилиндр имеет параллельный контур управления с замкнутым контуром. Вертикальный и горизонтальный масляные цилиндры контролируются индивидуально контроллером и сервоклапаном.
Электрогидравлический клапан, масляный насос, двухканальный полностью цифровой усилитель собственной разработки и встроенная карта сбора данных для управления микрокомпьютером реализуют контроль испытательной силы, деформации образца и перемещения поршня в замкнутом контуре.
В машине используется уникальная конструкция разгрузки, уникальное устройство для снижения образца, а испытание на изгиб проводится на рабочей поверхности.
Полностью цифровая система управления с обратной связью с высокой частотой дискретизации, надежным управлением и стабильной производительностью — это новое поколение систем управления испытательными машинами!
Мощное и понятное программное обеспечение: открытая процедура испытания позволяет заказчикам разрабатывать собственные процедуры в соответствии со стандартами. В пакете управляющего программного обеспечения используется компьютерная технология виртуальных инструментов для реализации отображения на экране испытательного усилия, максимального испытательного усилия, перемещения поршня, деформации образца и диаграммы испытания.
Предоставляется возможность редактирования формата отчета и экспорта в EXCEL для создания персонализированных отчетов. Система обеспечивает мощное управление данными, сбор и сортировку в реальном времени, а также функцию запроса данных по различным параметрам (серийный номер, дата, название процедуры). ПО обладает обширными функциями анализа диаграмм, включая автоматическое определение характерных точек, масштабирование и перемещение по кривой. Во время испытания в реальном времени отображаются различные типы диаграмм для облегчения анализа данных.
Технические характеристики
Все еще сомневаетесь, какую модель выбрать? Узнайте больше в разделе о технических характеристиках ниже.
| Максимальное изгибающее усилие | 500 кН |
| Максимальная нагрузка вертикального масляного цилиндра | 500 кН |
| Номинальное рабочее давление системы | 25 МПа |
| Максимальная нагрузка горизонтального масляного цилиндра | 2 × 250 кН |
| Ход поршня вертикального цилиндра | 270 мм |
| Ход поршня горизонтального цилиндра | 2 × 150 мм |
| Контроль угла изгиба | 0-180 ° регулируемый |
| Расстояние между опорными роликами | 40-320 мм |
| Размеры опорных роликов | 40х140 мм |
| Мощность двигателя | 1.5 кВт |
| Рабочее напряжение | 380 В ± 10%, 50 Гц |
| Габаритные размеры | 1740 × 680 × 2100 мм |
| Масса | около 1000 кг |
| Стандартная комплектация основной установки: | |
| - основной узел (рама трехцилиндрового узла машины) | 1 шт. |
| - высокоточный датчик давления | 1 шт. |
| - датчик перемещения | 1 шт. |
| - передняя защитная дверца | 1 компл. |
| Стандартная комплектация системы подачи масла: гидростанция 5 л / мин | 1 шт. |
| Стандартная комплектация система измерения и контроля – собственная независимая разработка | 1 компл. |
| Изгибающая оправка | 1 компл. (может быть изготовлен в соответствии с требованиями клиента) |
