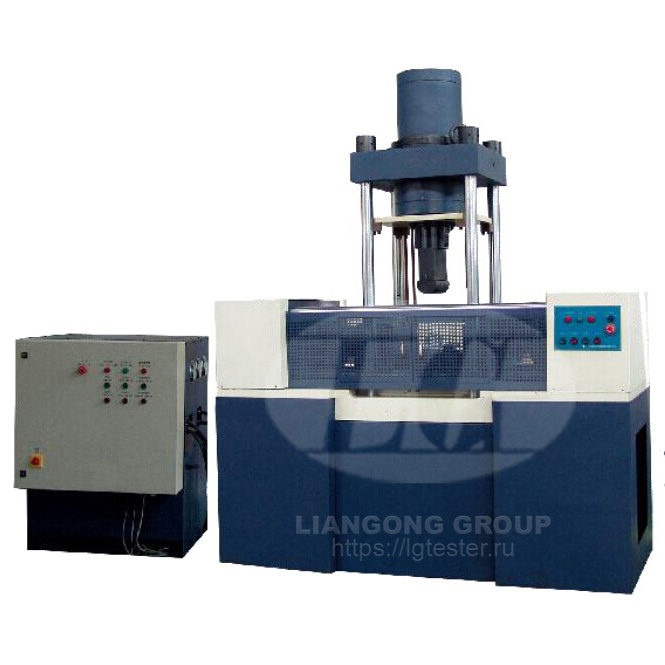

Машина для испытания на изгиб с тремя гидроцилиндрами
LIANGONG YGBW-1000B
Машина для испытания металлов на изгиб с тремя гидроцилиндрами YGBW-1000B спроектирована и изготовлена в соответствии с соответствующими требованиями стандартов GB / T 232-2010 «Метод испытания на изгиб металлических материалов».
Машина состоит из основной установки и гидростанции. Конструкция основной установки имеет три цилиндра и восемь колонн. Цилиндр осевого изгиба установлен в верхней балке вертикальной четырехколонной рамы. Два вспомогательных цилиндра установлены с обеих сторон горизонтальной рамы, контактируют с гибочными опорами. В машине есть функция ручной регулировки расстояния между точками опоры и поддержки изгибающей силы образца.
На цифровом дисплее осуществляется контроль перемещения изгибающей оправки и изгибающего усилия. Перекладина под рамой оснащена отверстием для очистки: оксидная окалина, стряхиваемая после изгиба образца, падает в лоток для сбора в нижней части машины.
Гидравлическая система
Гидравлическая система представляет собой адаптивную к нагрузке систему дросселирования подачи масла и регулирования скорости.
Принцип работы: гидравлическое масло в баке приводит в действие масляный насос высокого давления через двигатель для входа в масляный контур, проходит через односторонний клапан, масляный фильтр высокого давления 10 мкм, группу клапанов регулирования давления и синхронизирующий клапан. Сначала масло попадает в горизонтальные масляные цилиндры и контролирует направление синхронизирующего клапана, тем самым контролируя поток в горизонтальные цилиндры для достижения синхронного управления смещением горизонтального расстояния изгибающей опоры. Таким же образом гидравлическое масло поступает в вертикальный цилиндр и контролирует перемещение вертикального цилиндра, управляя открытием клапана регулирования скорости.
Система управления
1) Отображение на цифровом дисплее испытательной силы, пикового значения, перемещения поршня и диаграммы испытания. Плавная нагрузка и разгрузка.
2) Защитные устройства:
- Когда испытательное усилие превышает 2–5 % от максимального испытательного усилия, срабатывает защита от перегрузки и система разгружается.
- Когда поршень поднимается и достигает верхнего предельного положения, срабатывает защита хода и двигатель масляного насоса останавливается.
Технические характеристики
Все еще сомневаетесь, какую модель выбрать? Узнайте больше в разделе о технических характеристиках ниже.
| Максимальное изгибающее усилие (верхний гидроцилиндр) | 1000 кН |
| Максимальная нагрузка горизонтальных масляных цилиндров | 500 кН |
| Расстояние между опорными роликами | 24-300 мм |
| Диаметр опорных роликов | 50 мм |
| Длина опорных роликов | 140 мм |
| Длина изгибающей оправки | 140 мм |
| Ход поршня вертикального цилиндра | 250 мм |
| Ход поршня горизонтальных цилиндров | 160 мм |
| Точность синхронности горизонтальных цилиндров | ＜±2% |
| Контроль угла изгиба | 0-180° |
| Толщина образцов | 8-50 мм |
| Главная установка | 1 комплект |
| Гидростанция | 1 шт. |
| Датчик нагрузки | 1 шт. |
| Датчик перемещения | 1 шт. |
| Цифровая панель управления | 1 шт. |
| Комплект документации: руководство пользователя, сертификат изготовителя, упаковочный лист | 1 шт. |
| Оправки | 22 шт.: 24, 30, 36, 42, 48, 54, 80, 88, 96, 104, 112, 120, 160, 170, 180, 190, 240, 252, 264, 276, 288, 300 мм (стоимость оправок не входит в стандартную комплектацию, рассчитывается дополнительно) |
| Опоры | 3 шт. (стоимость опор не входит в стандартную комплектацию, рассчитывается дополнительно) |
