LIANGONG JWJ-10Z

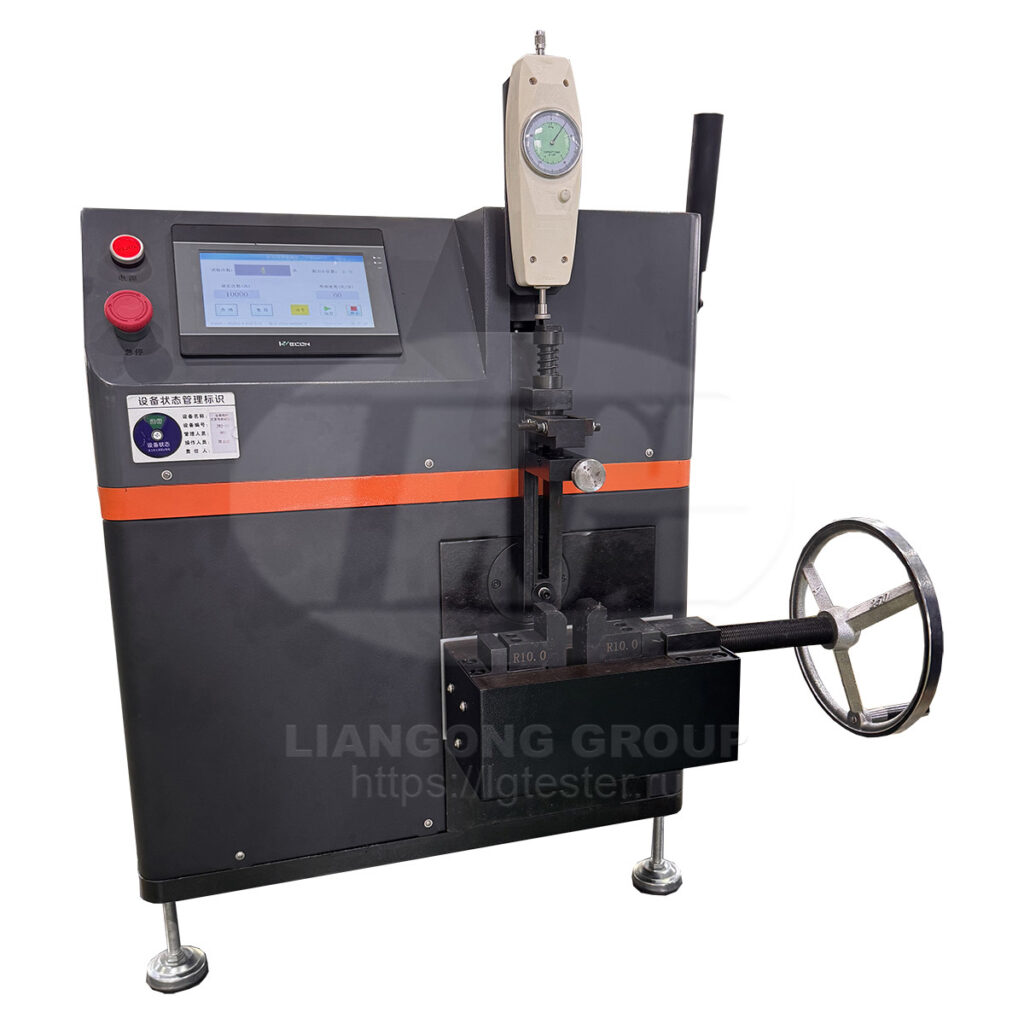

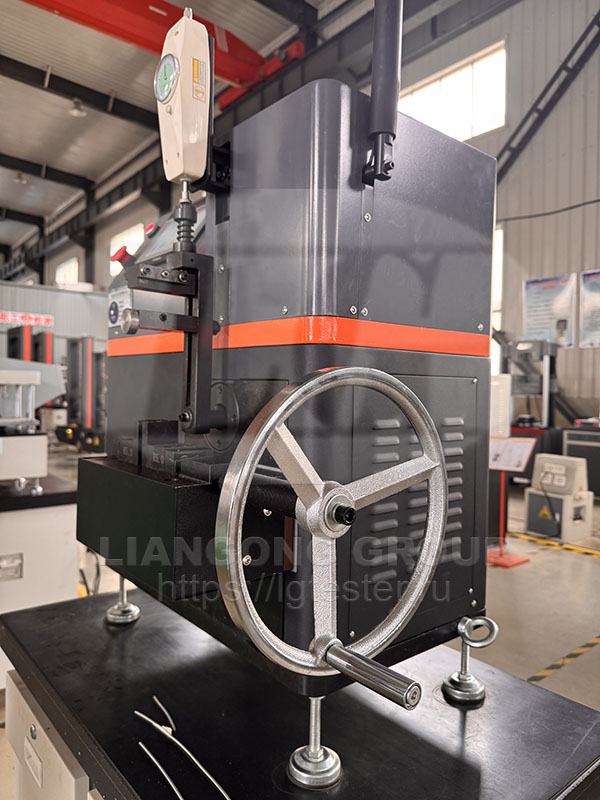

Машина состоит из двух основных частей: основной механической системы и электрической системы измерения и управления. Двухступенчатый привод редуктора используется для приложения крутящего момента для многократного перегиба образца, количество испытаний на изгиб определяется фотоэлектрическим переключателем.

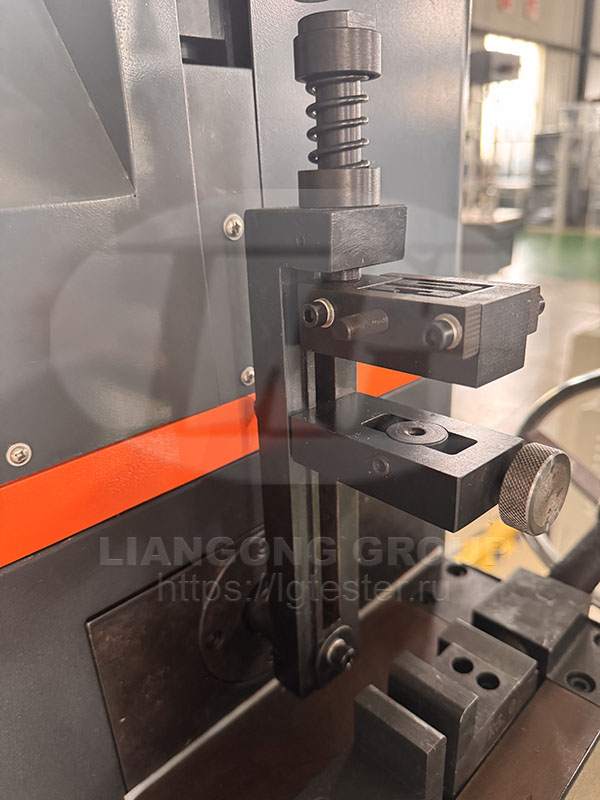

Изгибающий стержень снабжен рычагом, на котором находятся направляющие валики разных размеров внутреннего диаметра, для разных диаметров образцов. Также возможно регулировать рычаг на разную высоту в соответствии с диаметром образца.

Под изгибающим стержнем предусмотрено зажимное устройство для образцов. Для испытания образцов различных диаметров подбираются губки соответствующего радиуса.

После того, как образец сломан, машина автоматически отключается, изгибающий рычаг возвращается в исходное положение, на цифровом дисплее автоматически отображается и автоматически записывается количество перегибов образца.

Автоматическая фиксация и ручной сброс показаний для измерения максимальных и минимальных значений данных стрелочным устройством предварительного натяжения. Натяжение образца можно регулировать и отслеживать значение прилагаемого усилия натяжения, что соответствует стандарту, согласно которому сила натяжения T должна быть равна 0,5-2% от номинального разрывного усилия.

Программное обеспечение включает в себя три канала:

• Первый канал: сбор сигналов об изгибе образца фотоэлектрическим переключателем, формирование импульса для декодера, вывод его на ЖК-дисплей и сохранение.
• Второй канал: фотоэлектрический переключатель контролирует остановку/сброс изгибающего стержня, после получения сигнала двигатель останавливается.
• Третий канал: после получения сигнала об остановке двигателя, осуществляется антиблокировка двигателя, чтобы изгибающий стержень остановился в соответствующем положении.
