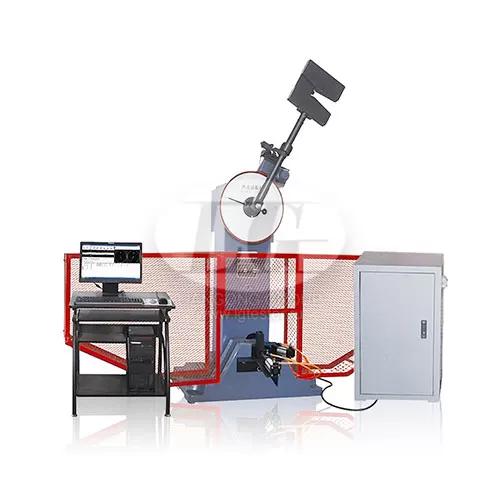

МАЯТНИКОВЫЙ КОПЕР С АВТОМАТИЧЕСКОЙ ПОДАЧЕЙ ОБРАЗЦОВ И КОМПЬЮТЕРНЫМ УПРАВЛЕНИЕМ LIANGONG JBW-300Z

LIANGONG JBW-300Z

Liangong JBW-300Z — это удобный и безопасный для пользователя маятниковый копер с автоматической подачей образцов, идеальный для средних и крупных заводов и лабораторий. Он обеспечивает быструю подачу и точное позиционирование образца на опорах копра, в результате чего испытание больших объемов образцов не требует лишних усилий и безопасно для оператора. Оборудован высокоэффективной запатентованной технологией AutoFeed© и компьютерной программой WinImpact с удобными форматами протокола испытания.

Внесен в Госреестр СИ РФ под №67757-17

Запас энергии: 150 Дж и 300 Дж
Скорость подачи образца: менее 4 секунд
Количество образцов в кассете: от 10 штук
Управление: компьютер
Маятниковые копры с автоподачей и компьютером Liangong JBW-Z

ОСОБЕННОСТИ

Заинтересованы? Узнайте больше об автоматизированном маятниковом копре Liangong JBW-300Z, изучив его конструктивные особенности и функции.

Система автоматической подачи и центровки образцов AutoFeed©

Облегчает процесс испытания, обеспечивая безопасную подачу образцов и точное позиционирование образца на опорах. Управление пневматическими цилиндрами осуществляется с ПЛК, что обеспечивает надежный контроль и упрощает эксплуатацию.

Программное обеспечение WinImpact

Упрощает управление автоматизированным маятниковым копром, позволяет анализировать результаты испытания, выводить протоколы испытаний в удобных форматах Word и Excel, распечатывать.

Программа Liangong WinImpact

Технические характеристики

Все еще сомневаетесь, какую модель автоматизированного маятникового копра выбрать? Узнайте больше в разделе о технических характеристиках ниже.

Метрологические характеристики
Номинальное значение потенциальной энергии маятника (Eн)150 Дж, 300 Дж
Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения±0,5%
Диапазон измерений потенциальной энергииот 10 до 80% от номинального значения
Пределы допускаемой приведенной погрешности измерений потенциальной энергии (к Eн)±1
Потеря энергии при свободном качании маятника за половину полного колебанияне более 0,5%
Скорость маятника в момент удара5,2 м/с
Программа WinImpact
Доступные команды управленияВзвод молота, Подача образца, Возврат штифта, Удар, Спуск молота
Язык интерфейсарусский
Защита от несанкционированного доступаесть, USB-Token
Ввод информацииполная информация об образце и испытании, включая возможность настройки пользовательских полей
Цена деления0,01 Дж
Отображение показателейТекущая энергия
Текущий угол
Работа удара
Ударная вязкость
Статистическая обработка результатовесть, среднее, максимальное и минимальное значение, отклонение
Цифровая аналоговая шкалаесть, Virtual Scale
Формат протокола испытанияWord, Excel
Печать протоколаесть
Калибровкаавтоматически
Архив данныхнеограниченный
Поиск данныхпо дате, номеру партии, оператору
Автоматическая подача образцов
Скорость подачи образцов⩽ 4 секунд
Количество образцов в кассете10 образцов (объем кассеты может быть увеличен по заказу)
Размеры и вес
Габаритные размеры маятникового копра (с защитным ограждением)2150 х 640 х 1400 мм
Масса маятникового копра нетто420 кг
Масса молота 150 Дж14 кг
Масса молота 300 Дж25 кг
Опоры для образцов
Количество опордве
Расстояние в свету между опорами40 мм
Радиус закругления опор1,0-1,5 мм (1 мм опционально)
Угол конусности опор11°
Боек маятника
Радиус закругления ножа2,0 - 2,5 мм
8,0 мм (опционально)
Угол заострения ножа30°
Толщина ножа16 мм
Образцы
Длина55 мм
Ширина10 мм
7,5 мм (дополнительная опция)
5 мм (дополнительная опция)
Высота10 мм
Прочие характеристики
Расстояние от оси качания маятника до центра удара750 мм
Угол зарядки маятника150°
Стандарт
Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурахГОСТ 9454-78
Материалы металлические. Испытание на ударный изгиб на маятниковом копре по Шарпи. Часть 1. Метод испытанияГОСТ Р ИСО 148-1-2013
Копры маятниковые. Технические условияГОСТ 10708-82
Металлические материалы. Ударное испытание на маятниковом копре по Шарпи. Часть 2. Верификация испытательных машинИСО 148-3:2008
Материалы металлические. Часть 1. Испытания на ударную прочность по Шарпи.DIN EN 10045-1
Металлы. Испытание на удар по Шарпи. Часть 2. Поверка испытательной машины (маятниковый копёр для ударных испытаний)EN 10045-2
Метод испытания надрезанных металлических образцов на ударASTM E23-81 (дополнительная опция)
Условия эксплуатации
Температура окружающего воздуха в помещениив пределах 10-35 °С
Относительная влажность воздухане более 80 %
Отсутствие агрессивных сред и вибрациида
Установка с выравниванием по уровню горизонта0,2/1000 мм
Установка на фундаментеда, требуется установка на бетонном фундаменте толщиной не менее 150 мм. Или жесткая фиксация на основании, масса которого более 1400 кг
Электропитание
Питаниетри фазы, 380 В, 50 Гц
Мощность2,5 кВт
Расходные детали
Губки опор
Комплектность
НаименованиеХарактеристикиКоличество
Копер маятниковыйJB-300W1 шт.
Маятник150 Дж, 300 Дж2 шт.
Персональный компьютерс предустановленным ПО1 шт.
Принтер1 шт.
Кнопочный пульт управления1 шт.
Система AutoFeed©для подачи и центрирования образца1 шт.
Фундаментные болты4 шт.
Шаблон для регулировки опор1 шт.
Устройство для съёма молота1 шт.
Защитное ограждениеметаллическое, полузакрытое1 шт.
Сертификат изготовителявместе с гарантийным талоном1 экз.
Руководство по эксплуатациивместе с упаковочным листом1 экз.
Руководство по эксплуатации программы1 экз.
Методика поверки1 копия
Описание типа1 копия
Свидетельство о внесении в Госреестр СИ РФ1 копия
Декларация соответствия ТР ТС1 копия
Дополнительные опции и детали
Защитное ограждение из оргстекла закрытое с блокировкой работы маятника при открытой двери
Защитное ограждение металлическое закрытое
Защитное ограждение из оргстекла закрытое
Комплект молотов и опор для испытаний по ASTM E23
Увеличение объема кассеты для образцов
Система выноса разрушенных образцов
Подача образцов нестандартных размеров (толщиной 7,5мм и 5мм)
