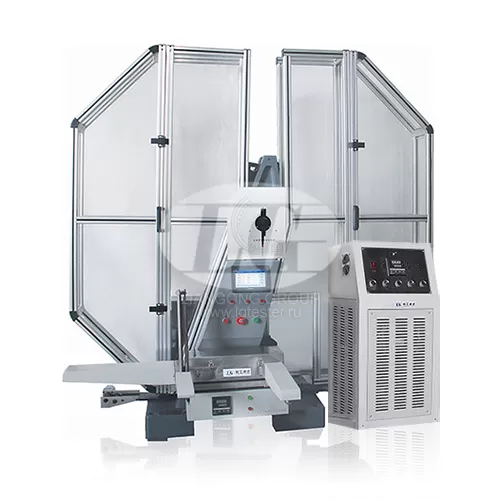

АВТОМАТИЗИРОВАННЫЙ КОМПЛЕКС ДЛЯ ИСПЫТАНИЯ НА УДАР ПРИ -80 ГРАДУСАХ ДО 750 ДЖ С СЕНСОРНЫМ ДИСПЛЕЕМ

LIANGONG JBD-750S-80

Эффективный испытательный комплекс, оснащенный маятниковым копром с цельной станиной, для долгих интенсивных рабочих смен. Удобен для непрерывных испытаний охлажденных образцов на удар по методу Шарпи.

Высокопроизводительный криостат с быстрым охлаждением образцов, надежная система подачи и центровки образцов, высококачественная резиновая лента для выноса обломков, прочное защитное ограждение с хорошим обзором обеспечивают комфортную работу и экономию усилий и времени оператора.

Комбинация различными молотами на 150 Дж, 300 Дж, 450 Дж, 600 Дж и 750 Дж для точных результатов и широкого диапазона испытываемых материалов.

Внесен в Госреестр СИ РФ под №67757-17

Запас энергии: 750 Дж, опционально: 150 Дж, 300 Дж, 450 Дж, 600 Дж
Максимальная температура охлаждения: -80℃
Точность поддержания температуры: ±0,5℃
Скорость подачи образца: менее 4 секунд
Количество образцов в кассете: от 10 штук
Управление: встроенный сенсорный дисплей
Автоматизированные маятниковые копры с литой станиной и криостатом Liangong JBD-750S

ОСОБЕННОСТИ

Заинтересованы? Узнайте больше об автоматизированном комплексе Liangong JBD-750S-80, изучив его конструктивные особенности и функции.

Гидравлический буфер в системе подвешивания

Снижает уровень шума и колебания молота при подвешивании и продлевает срок службы оборудования, эффективно предотвращает падение молота и обеспечивает постоянность угла подъема молота.

Технические характеристики

Все еще сомневаетесь, какую модель автоматизированного маятникового копра выбрать? Узнайте больше в разделе о технических характеристиках ниже.

Метрологические характеристики
Номинальное значение потенциальной энергии маятника (Eн)750 Дж, опционально: 150 Дж, 300 Дж, 450 Дж, 600 Дж
Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения±0,5%
Диапазон измерений потенциальной энергииот 10 до 80% от номинального значения
Пределы допускаемой приведенной погрешности измерений потенциальной энергии (к Eн)±1
Потеря энергии при свободном качании маятника за половину полного колебанияне более 0,5%
Скорость маятника в момент удара5,24 м/с
Охлаждение
Диапазон температуры охлаждениякомнатная температура ~ -80°C
Способ охлаждениякомпрессор
Количество компрессоровдва
Производитель компрессораEmbraco, Италия
Охлаждающая средаспирт этиловый или иная незамерзающая жидкость
Требуемый объем рабочей жидкости5 литров
Скорость охлаждения
От комнатной температуры (25°C) до 0°Cоколо 1.5°C/мин
От 0°C до -20°Cоколо 1.2°C/мин
От -20°C до -40°Cоколо 1.0°C/мин
От -40°C до -80°Cоколо 0,5°C/мин
Управление копром
Дисплей WeconPLCвстроенный, сенсорный
Доступные команды управленияВзвод молота, Подача образца, Возврат штифта, Удар, Спуск молота
Ввод информацииТип надреза, размеры образца, имя оператора
Цена деления0,01 Дж
Отображение показателейТекущая энергия
Текущий угол
Работа удара
Ударная вязкость
Среднее значение работы удара трех образцов
Среднее значение ударной вязкости трех образцов
Печать протоколаопционально (комплектация микропринтером)
Калибровкаавтоматически
Архив данных100 партий образцов (по три образца в партии)
Поиск по датеесть
Термоконтроллер
PID-терморегулятор SmartControlвстроенный в криостат
Отображение текущего значения температурыесть
Выставление заданной температурыесть
Система оповещения о достижении заданной температуры Alarmесть
Отсчет времениесть, цифровой таймер
Диапазон отсчета времени охлаждения1-9999 мин
Разрешение отсчета времени1 мин
ТермосопротивлениеПлатиновый датчик температуры PT-100
Точность контроля температуры±0,5℃
Автоматическая подача образцов
Скорость подачи образцов⩽ 4 секунд
Количество образцов в одной кассете10 образцов
Максимальное количество кассет3 шт.
Размеры и вес
Габаритные размеры маятникового копра (с защитным ограждением)2100 х 835 х 2100 мм
Масса маятникового копра нетто900 кг
Опоры для образцов
Количество опордве
Расстояние в свету между опорами40 мм
Радиус закругления опор1,0-1,5 мм (1 мм опционально)
Угол конусности опор11°
Боек маятника
Радиус закругления ножа2,0 - 2,5 мм
8,0 мм (опционально)
Угол заострения ножа30°
Толщина ножа16 мм
Образцы
Длина55 мм
Ширина10 мм
7,5 мм (дополнительная опция)
5 мм (дополнительная опция)
Высота10 мм
Прочие характеристики
Расстояние от оси качания маятника до центра удара800 мм
Угол зарядки маятника150°
Стандарт
Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурахГОСТ 9454-78
Материалы металлические. Испытание на ударный изгиб на маятниковом копре по Шарпи. Часть 1. Метод испытанияГОСТ Р ИСО 148-1-2013
Копры маятниковые. Технические условияГОСТ 10708-82
Металлические материалы. Ударное испытание на маятниковом копре по Шарпи. Часть 2. Верификация испытательных машинИСО 148-3:2008
Материалы металлические. Часть 1. Испытания на ударную прочность по Шарпи.DIN EN 10045-1
Металлы. Испытание на удар по Шарпи. Часть 2. Поверка испытательной машины (маятниковый копёр для ударных испытаний)EN 10045-2
Метод испытания надрезанных металлических образцов на ударASTM E23-81 (дополнительная опция)
Условия эксплуатации
Температура окружающего воздуха в помещениив пределах 10-35 °С
Относительная влажность воздухане более 80 %
Отсутствие агрессивных сред и вибрациида
Установка с выравниванием по уровню горизонта0,2/1000 мм
Установка на фундаментеда, требуется установка на бетонном фундаменте толщиной не менее 150 мм. Или жесткая фиксация на основании, масса которого более 1400 кг
Электропитание
Питаниетри фазы, 380 В, 50 Гц
Мощность4 кВт
Расходные детали
Упоры
Комплектность
НаименованиеХарактеристикиКоличество
Копер маятниковыйJB-750S1 шт.
Маятник750 Дж2 шт.
Сенсорный дисплейвстроенный1 шт.
Система выноса образцов RemoveTapeдля выноса разрушенных образцов1 шт.
Система AutoFeed©для подачи и центрирования образца1 шт.
Встроенный криостатохлаждение до -80°C1 шт.
Кассета для образцовобъем 10 образцов1 шт.
Фундаментные болты4 шт.
Шаблон для регулировки опор1 шт.
Устройство для съёма молота1 шт.
Защитное ограждениезакрытое, оргстекло1 шт.
Сертификат изготовителявместе с гарантийным талоном1 экз.
Руководство по эксплуатациивместе с упаковочным листом1 экз.
Руководство по эксплуатации сенсорного дисплея1 экз.
Методика поверки1 копия
Описание типа1 копия
Свидетельство о внесении в Госреестр СИ РФ1 копия
Декларация соответствия ТР ТС1 копия
Дополнительные опции и детали
Микропринтер
Молоты на 150 Дж, 300 Дж, 450 Дж, 600 Дж
Комплект молотов и опор для испытаний по ASTM E23
Дополнительные кассеты для образцов
Подача образцов нестандартных размеров (толщиной 7,5мм и 5мм)
Оснащение системой блокировки работы маятника при открытой двери защитного ограждения
