ЭЛЕКТРОМЕХАНИЧЕСКИЙ МАЯТНИКОВЫЙ КОПЕР ДЛЯ МЕТАЛЛОВ С КОМПЬЮТЕРНЫМ УПРАВЛЕНИЕМ JB-300W
LIANGONG JB-300W
Liangong JB-300W — надежный маятниковый копер с высокой производительностью и удобством обработки данных. Автоматический подъем молота при помощи электродвигателя, выдвижной страховочный штифт и многофункциональное программное обеспечение делают эту модель эффективной и удобной в использовании.
Поддержка Word, Excel в русскоязычном интерфейсе программы, а также дополнительная защита от несанкционированного доступа с помощью USB-Token добавляют комфорта и безопасности при работе с этим копром.
Внесен в Госреестр СИ РФ под №67757-17
Запас энергии: 150 Дж, 300 Дж
Угол зарядки маятника: 150°
Скорость движения маятника в момент удара: 5,2 м/с
Тип привода: электромеханический
Управление: компьютер, кнопочный пульт
Метрологические характеристики
| Номинальное значение потенциальной энергии маятника (Eн) | 150 Дж, 300 Дж |
| Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения | ±0,5% |
| Диапазон измерений потенциальной энергии | от 10 до 80% от номинального значения |
| Пределы допускаемой приведенной погрешности измерений потенциальной энергии (к Eн) | ±1 |
| Потеря энергии при свободном качании маятника за половину полного колебания | не более 0,5% |
| Скорость маятника в момент удара | 5,2 м/с |
Управление
| Тип привода | электромеханический |
| Компьютер | |
| Доступные команды | Взвод молота, Возврат штифта, Удар, Спуск молота |
| Дополнительные команды | Подача образца - при комплектации системой AutoFeed |
| Кнопочный пульт | |
| Доступные команды | Взвод молота, Возврат штифта, Удар, Спуск молота |
Результаты
| Оборудование для индикации поглощенной энергии | монитор компьютера, аналоговая шкала (циферблат) |
| Параметры программного обеспечения | |
| Название программы | WinImpact 1.0 |
| Язык интерфейса | русский |
| Защита от несанкционированного доступа | есть, USB-Token |
| Ввод информации | полная информация об образце и испытании, включая возможность настройки пользовательских полей |
| Цена деления | 0,01 Дж |
| Отображение показателей | Текущая энергия |
| Текущий угол | |
| Работа удара | |
| Ударная вязкость | |
| Статистическая обработка результатов | есть, среднее, максимальное и минимальное значение, отклонение |
| Цифровая аналоговая шкала | есть, Virtual Scale |
| Формат протокола испытания | Word, Excel |
| Печать протокола | есть |
| Калибровка | автоматически |
| Архив данных | неограниченный |
| Архив данных | неограниченный |
| Поиск данных | по дате, номеру партии, оператору |
| Параметры аналоговой шкалы | |
| Цена деления по шкале 0-150 Дж | 1 Дж |
| Цена деления по шкале 0-300 Дж | 2 Дж |
Момент маятника
| Диапазон энергии | 0 - 150 Дж | 0 - 300 Дж |
| Момент маятника | 80,3848 Н·м | 160,7695 Н·м |
Опоры для образцов
| Количество опор | две |
| Расстояние в свету между опорами | 40 мм |
| Радиус закругления опор | 1,0-1,5 мм (1 мм опционально) |
| Угол конусности опор | 11° |
Боек маятника
| Радиус закругления ножа | 2,0 - 2,5 мм |
| 8,0 мм (опционально) | |
| Угол заострения ножа | 30° |
| Толщина ножа | 16 мм |
Образцы
| Длина | 55 мм |
| Ширина | 10 мм |
| 7,5 мм | |
| 5 мм | |
| Высота | 10 мм |
Прочие характеристики
| Расстояние от оси качания маятника до центра удара | 750 мм |
| Угол зарядки маятника | 150° |
Электропитание
| Питание | три фазы, 380 В, 50 Гц |
| Мощность | 400 Вт |
Размеры и вес
| Габаритные размеры маятникового копра (с защитным ограждением) | 2150 х 640 х 1400 мм |
| Масса маятникового копра нетто | 420 кг |
| Масса молота 150 Дж | 14 кг |
| Масса молота 300 Дж | 25 кг |
Стандарт
| Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах | ГОСТ 9454-78 |
| Материалы металлические. Испытание на ударный изгиб на маятниковом копре по Шарпи. Часть 1. Метод испытания | ГОСТ Р ИСО 148-1-2013 |
| Копры маятниковые. Технические условия | ГОСТ 10708-82 |
| Металлические материалы. Ударное испытание на маятниковом копре по Шарпи. Часть 2. Верификация испытательных машин | ИСО 148-3:2008 |
| Материалы металлические. Часть 1. Испытания на ударную прочность по Шарпи. | DIN EN 10045-1 |
| Металлы. Испытание на удар по Шарпи. Часть 2. Поверка испытательной машины (маятниковый копёр для ударных испытаний) | EN 10045-2 |
| Метод испытания надрезанных металлических образцов на удар | ASTM E23-81 (дополнительная опция) |
Условия эксплуатации
| Температура окружающего воздуха в помещении | в пределах 10-35 °С |
| Относительная влажность воздуха | не более 80 % |
| Отсутствие агрессивных сред и вибрации | да |
| Установка с выравниванием по уровню горизонта | 0,2/1000 мм |
| Установка на фундаменте | да, требуется установка на бетонном фундаменте толщиной не менее 150 мм. Или жесткая фиксация на основании, масса которого более 1400 кг |
Комплектность
| Наименование | Характеристики | Количество |
| Копер маятниковый | 1 шт. | |
| Маятник | 150 Дж, 300 Дж | 2 шт. |
| Персональный компьютер | с предустановленным ПО | 1 шт. |
| Принтер | 1 шт. | |
| Кнопочный пульт управления | 1 шт. | |
| Центрирующее приспособление | для центрирования образца по надрезу на опорах | 1 шт. |
| Фундаментные болты | 4 шт. | |
| Шаблон для регулировки опор | 1 шт. | |
| Устройство для съёма молота | 1 шт. | |
| Защитное ограждение | металлическое, полузакрытое | 1 шт. |
| Сертификат изготовителя | вместе с гарантийным талоном | 1 экз. |
| Руководство по эксплуатации | вместе с упаковочным листом | 1 экз. |
| Руководство по эксплуатации программы | 1 экз. | |
| Методика поверки | 1 копия | |
| Описание типа | 1 копия | |
| Свидетельство о внесении в Госреестр СИ РФ | 1 копия | |
| Декларация соответствия ТР ТС | 1 копия |
Дополнительные опции и детали
| Защитное ограждение металлическое закрытое |
| Защитное ограждение из оргстекла закрытое |
| Защитное ограждение из оргстекла закрытое с блокировкой работы маятника при открытой двери |
| Щипцы для образцов |
| Щипцы для образцов с центровкой |
| Комплект молотов и опор для испытаний по ASTM E23 |
| Питание одна фаза 220В |

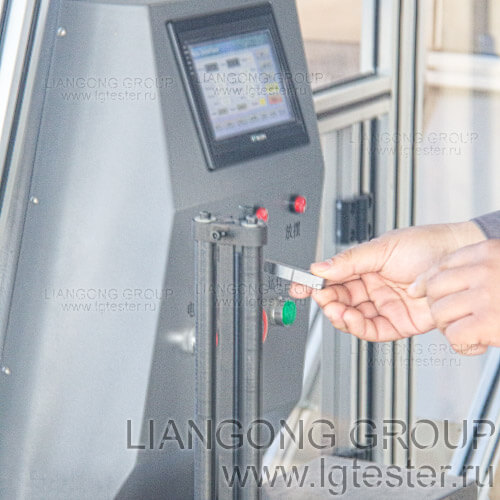

| Система автоматической подачи и центровки образцов AutoFeed (комлпектуется только на заводе) |
LIANGONG

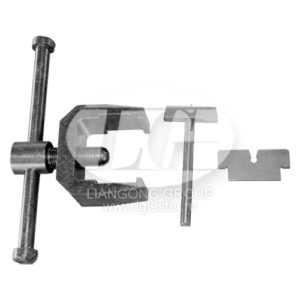

Запасные части и принадлежности
